空冷OC直接上8600MHz-华硕哎哟喂这块Z790不得了

前言：

在DDR5内存技术的飞速进步下，玩家们对于内存频率的期待也随之水涨船高。特别是随着海力士A-DIE或M-DIE等超频潜力巨大的内存颗粒的问世，玩家们开始追求性价比更高的内存产品，希望能够以最小的投资获得尽可能多的性能提升。

内存超频的潜力不仅对内存颗粒本身提出了挑战，同时也对处理器的内存控制器IMC体质和主板设计提出了更高标准。为了满足这一需求，许多超频主板开始采用双槽设计，这不仅有助于减少内存信号的损耗，还能提高信号的清晰度，从而使得高频内存的稳定运行变得更加容易实现。

今天，我们评测室迎来了一款备受玩家期待的主板——华硕Z790 AYW OC WIFI。这款主板在超频爱好者中有“小APEX”之称，它以亲民的价格提供了卓越的内存超频能力，成为玩家们心中的理想选择。

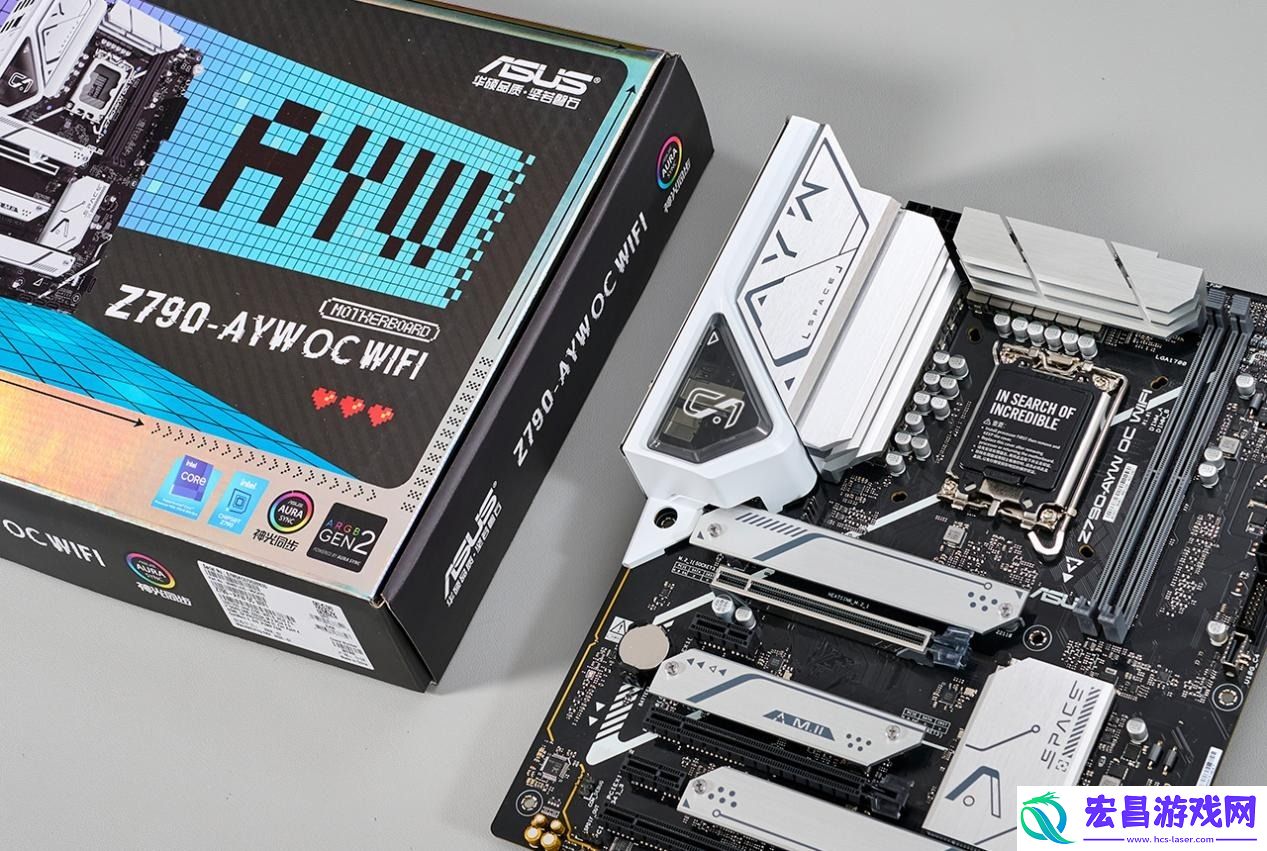

华硕 Z790 AYW OC WIFI主板，开箱

从命名来看，华硕的主板产品线其实已经相当丰富：ROG、TUF、ProArt、PRIME大师等。AYW“哎哟喂”还真的特别亲民，尤其外包装设计还真的特别二次元。目前AYW“哎哟喂”共有三款主板：Z790-AYW OC WIFI主打内存超频、Z790-AYW WIFI W主打纯白设计，以及B760M-AYW PRO WIFI。

早在台北电脑展上华硕就展示过Z790-AYW OC WIFI主板非凡的内存超频能力，极限情况下内存频率更是达到了DDR5-11150MHz；而根据我们实测，此款主板在空冷的情况下，更是随便就能上DDR5-8600，可想而知此款主板的超频能力有多强。

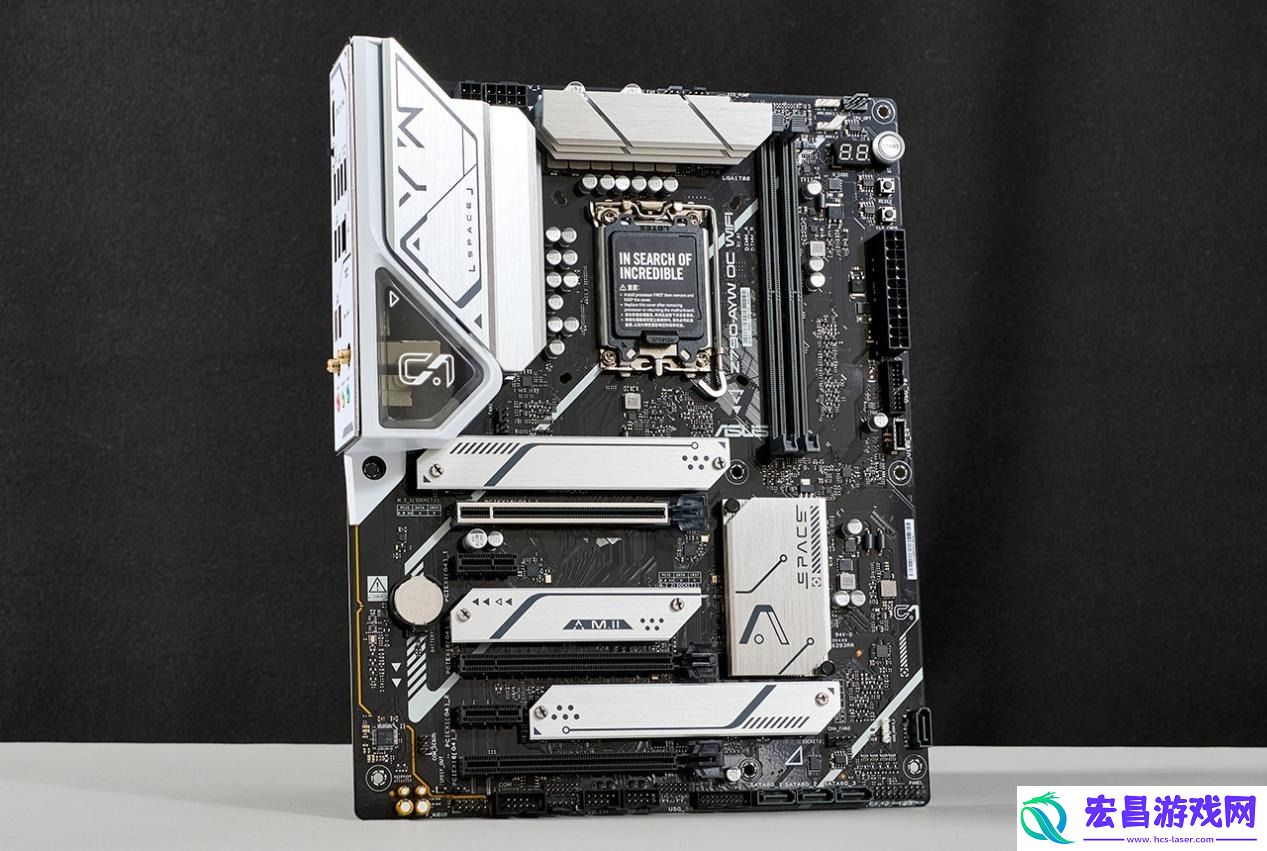

先来看主板的外观，华硕主板在外观设计上一直都是在线，此款Z790-AYW OC WIFI主板具备超高颜值，外观加入了AYW系列独特的SPACE太空元素，配合大面积银白色散热装甲，呈现出满满的未来科技感。

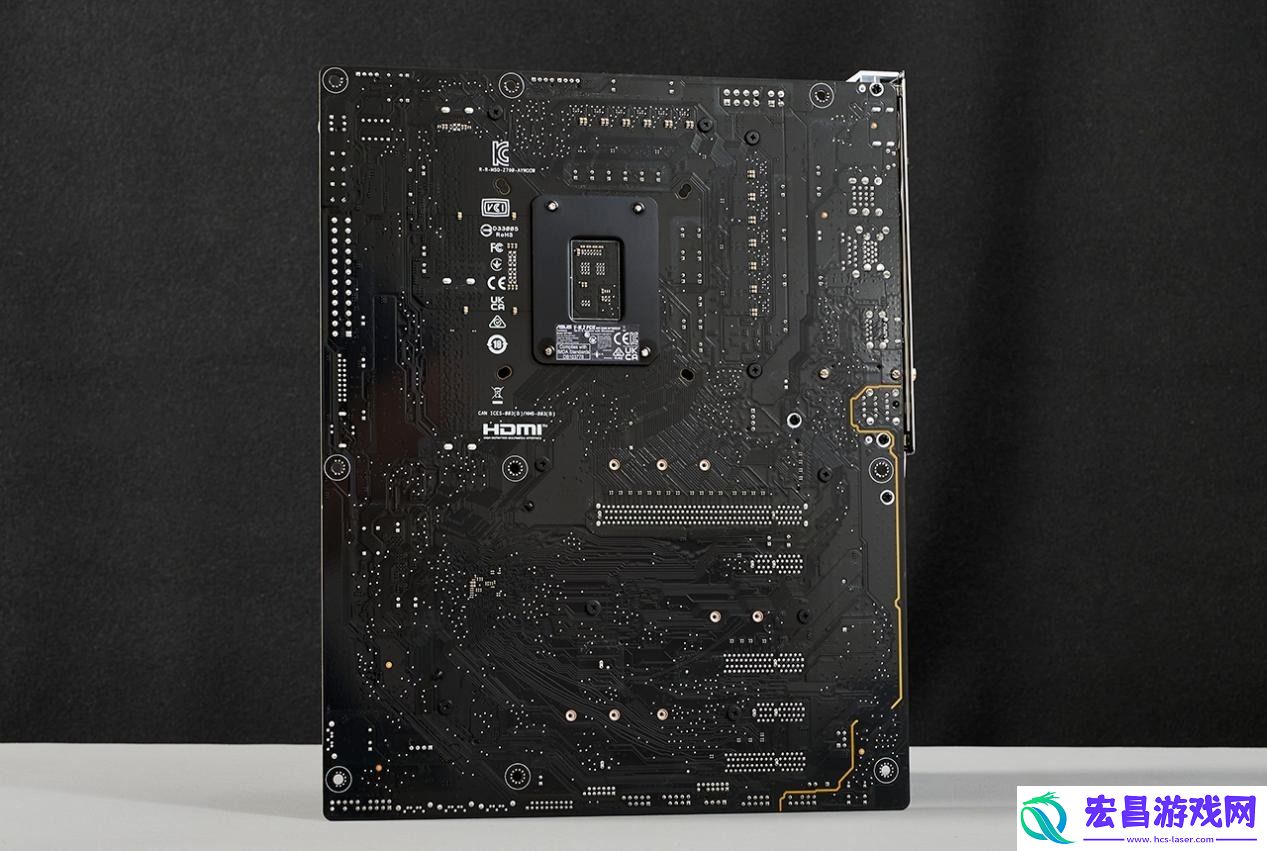

主板背部的布局规整，电路走线和元件都经过精心设计和排列，尤其是内存插槽部分。采用了OptiMem II内存优化技术，通过优化的PCB内存走线设计，这有助于提高主板的电气性能，减少信号干扰。

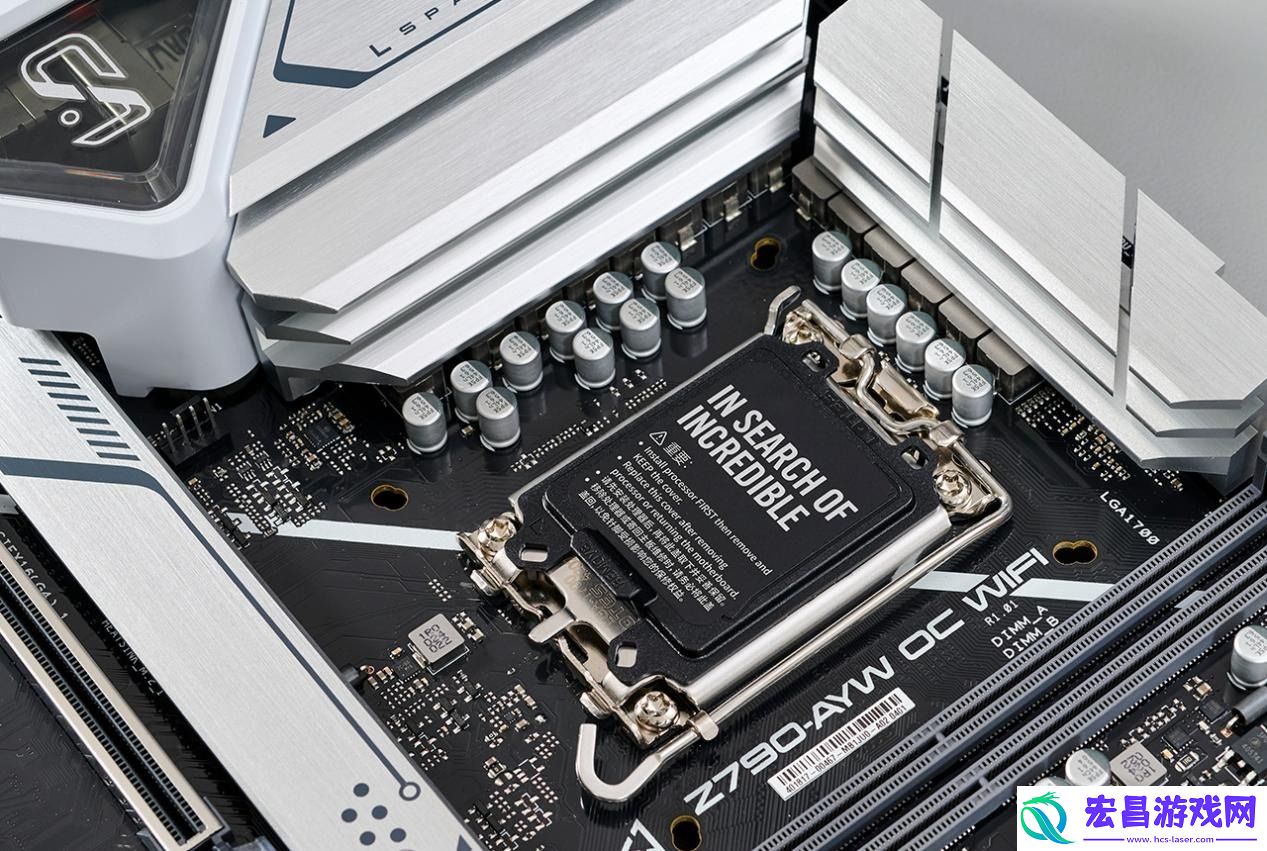

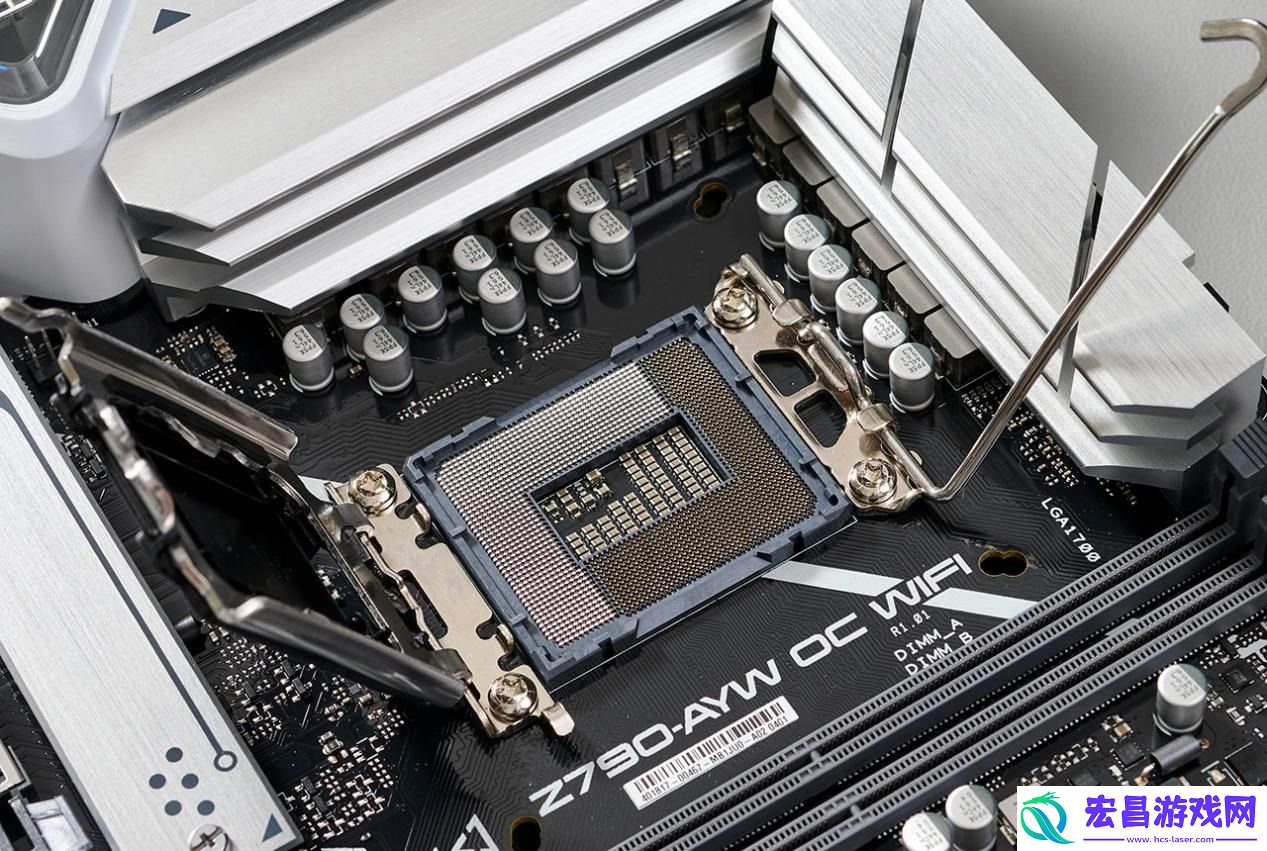

主板采用了Socket LGA1700，支持第14代酷睿、第13代酷睿，以及第12代酷睿处理器。

同时华硕还提供了全新BIOS带上0X129微代码增加了对第14代酷睿/第13代酷睿处理器的稳定性。大家可以到华硕官网下载最新BIOS，并通过U盘刷新BIOS版本，当然如果你是内存玩家，那0401版本先测试内存更理想。

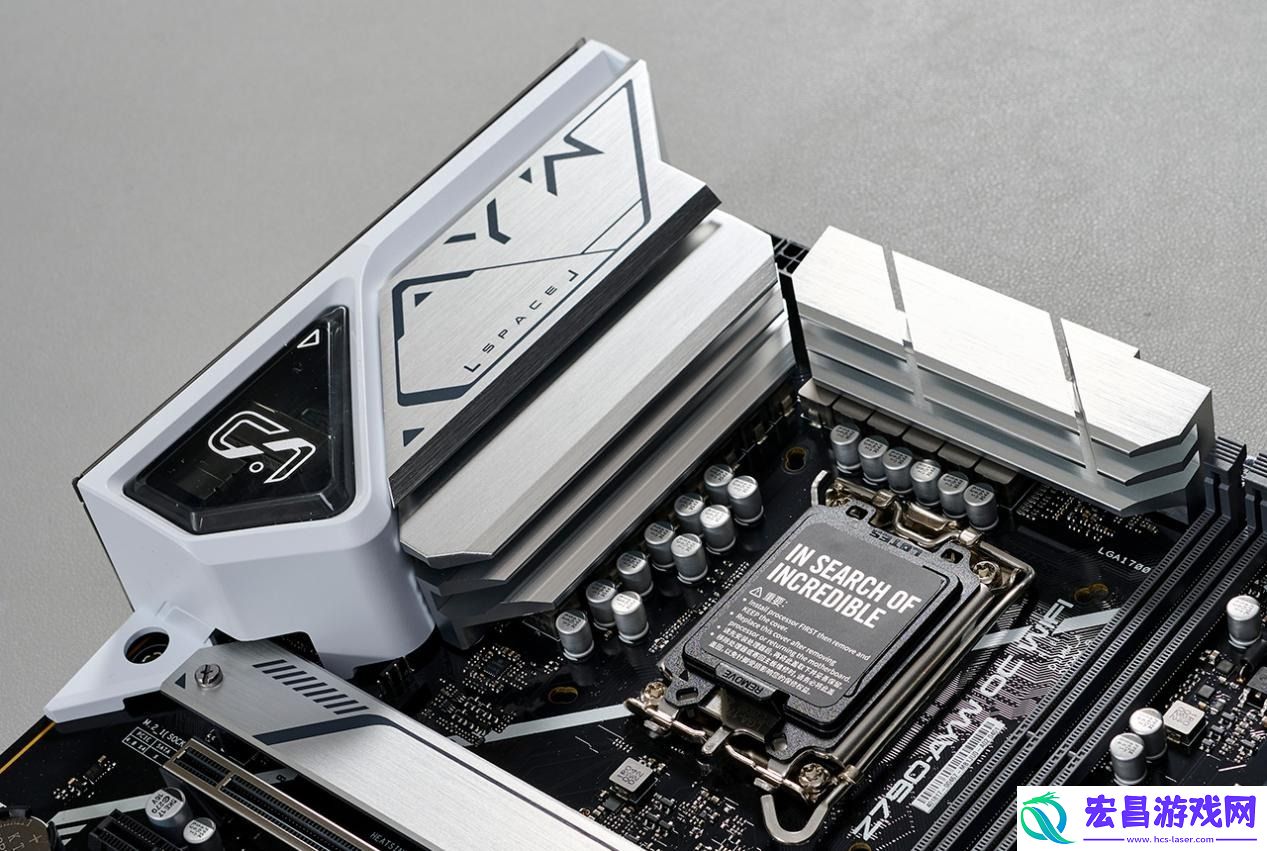

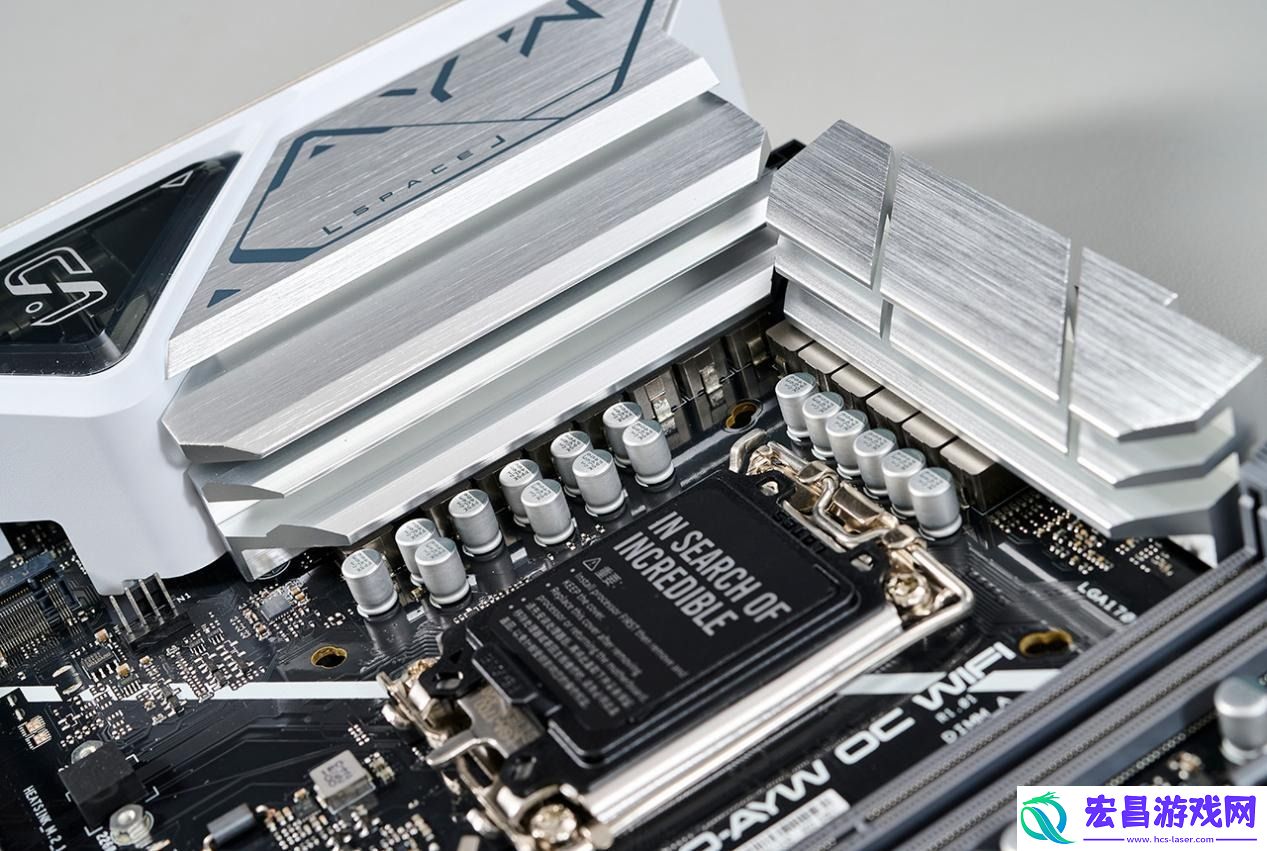

大尺寸VRM散热片，即便配上i9旗舰处理器也压力

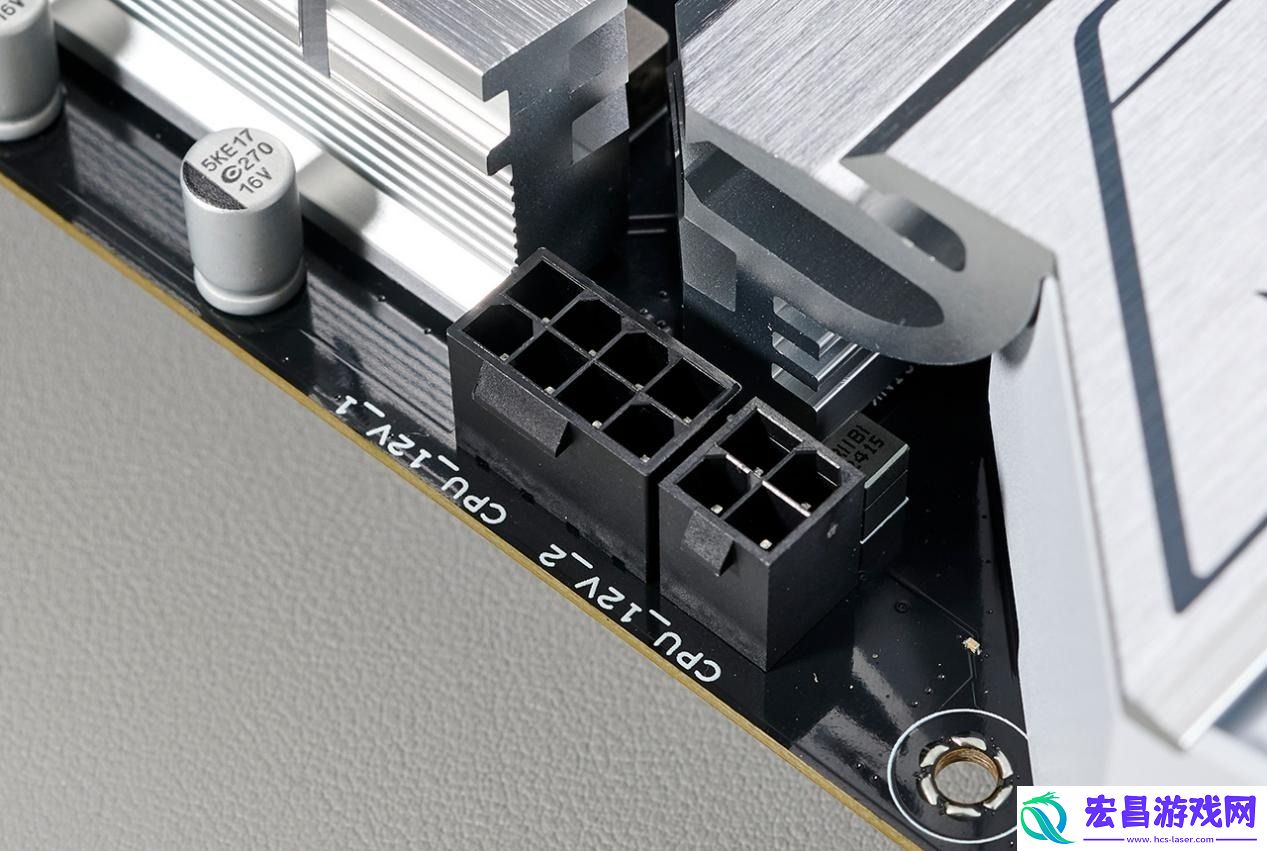

8+4 Pin ProCool高强度处理器辅助供电

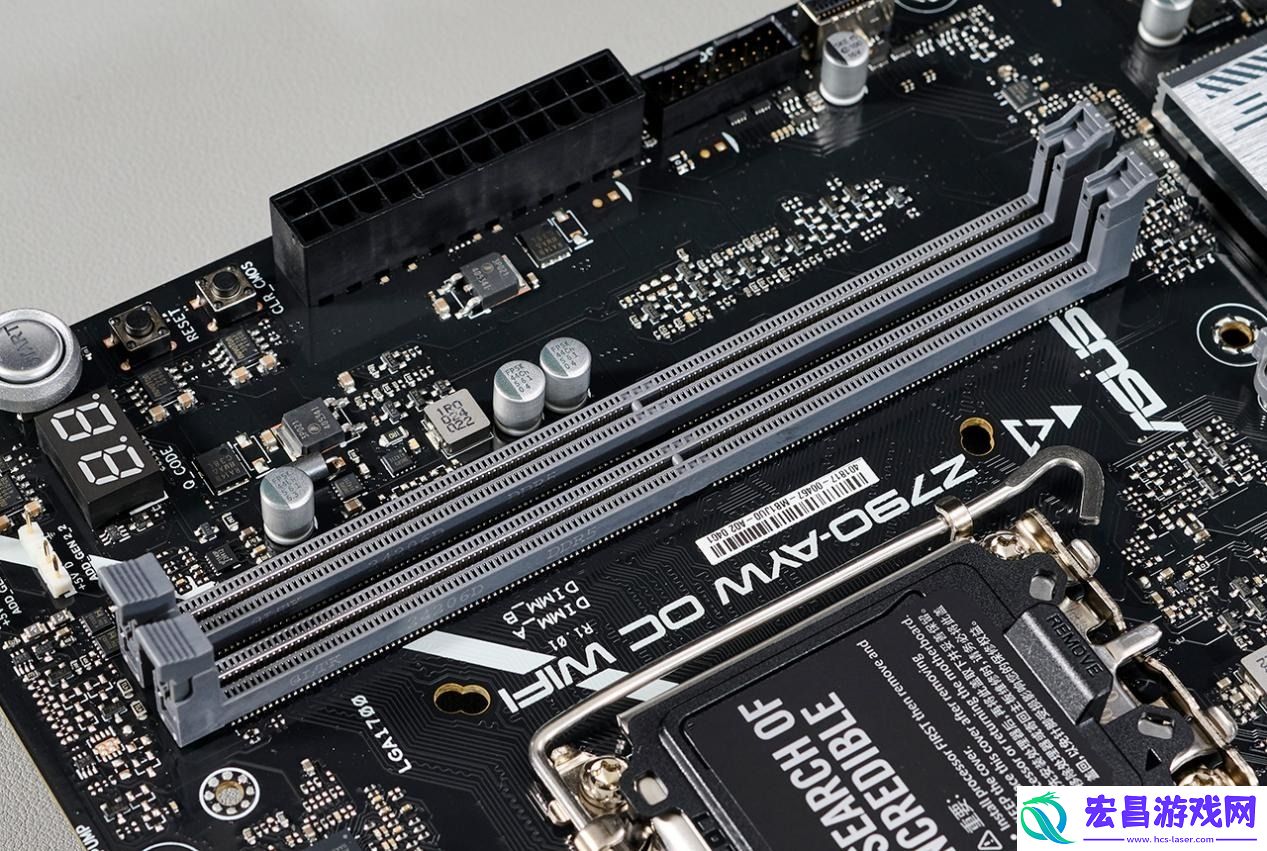

两条DDR5-DIMM内存插槽，最大容量支持96GB，官方虽然只给出最大支持内存频率为DDR5 8200+ OC，但实际上内存频率可以跑得更高，只要处理器IMC与内存体质跟得上即可。

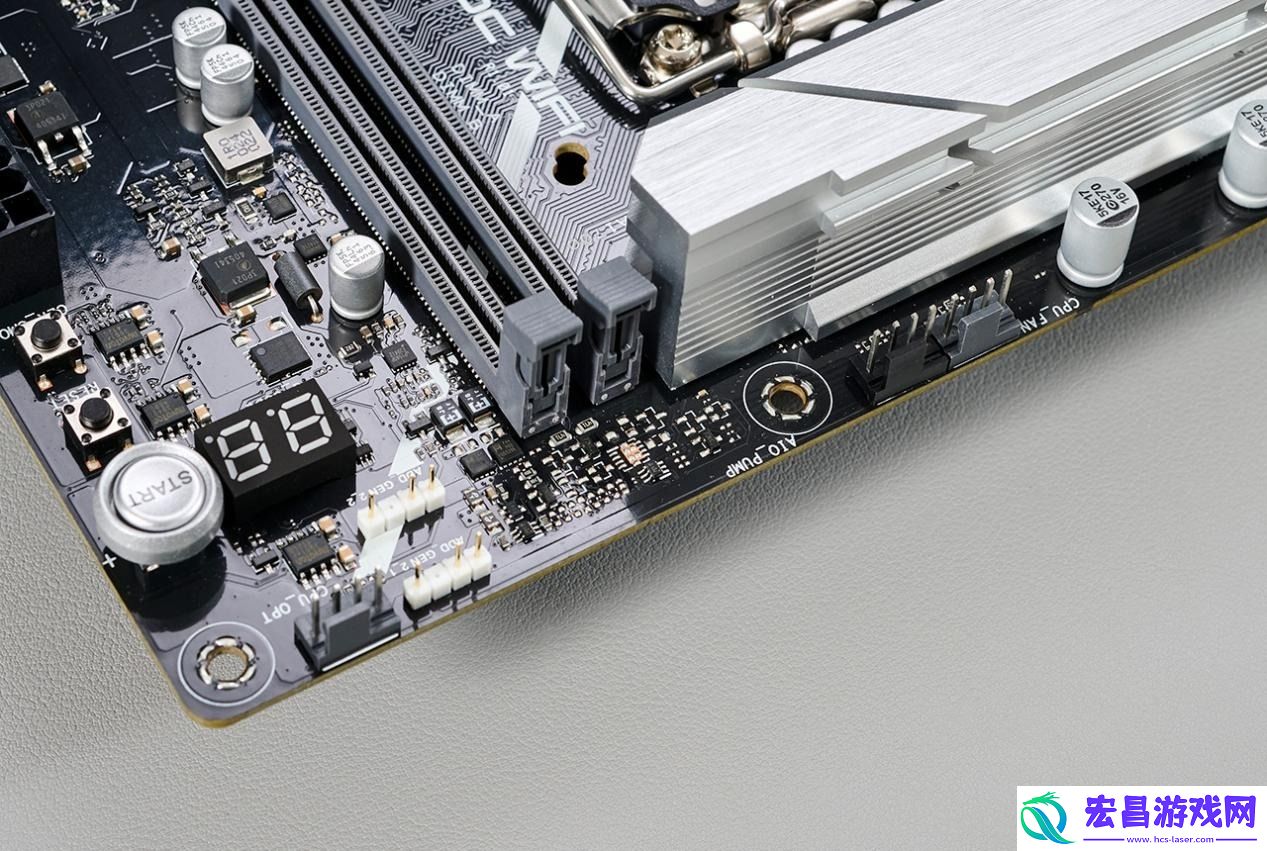

主板顶部就配上了三个4Pin PWM风扇接口与两个+5v ARGBo灯效接口

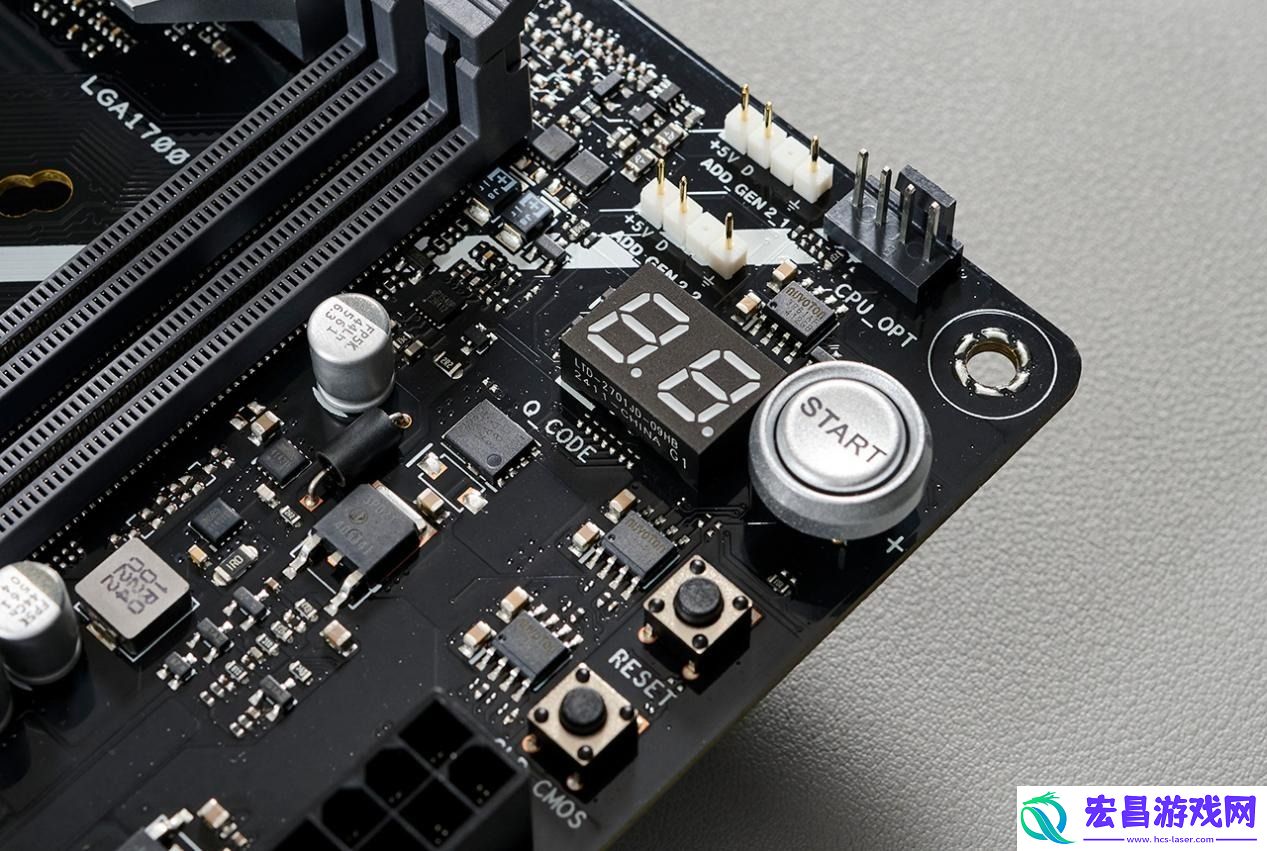

内存插槽右侧配上了Q-Code排错代码、开机按钮、重启按钮，以及CMOS清零按钮，方便玩家在内存超频时重置BIOS，以及重启PC。

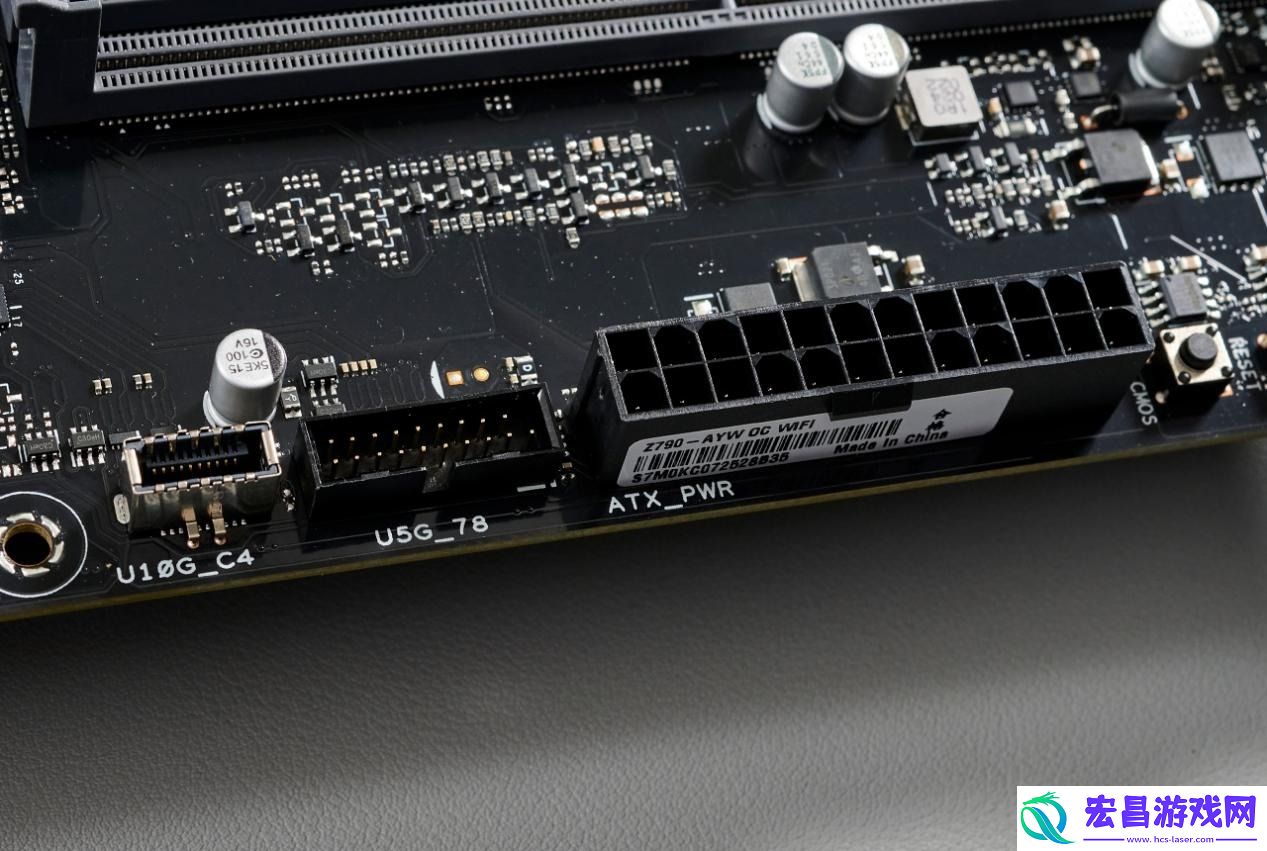

右侧的是24Pin主板供电接口、一组前置USB 5Gbps接口，以及一个前置USB 10Gbps 接口 Type-C。

Z790南桥芯片配上单独的散热马甲

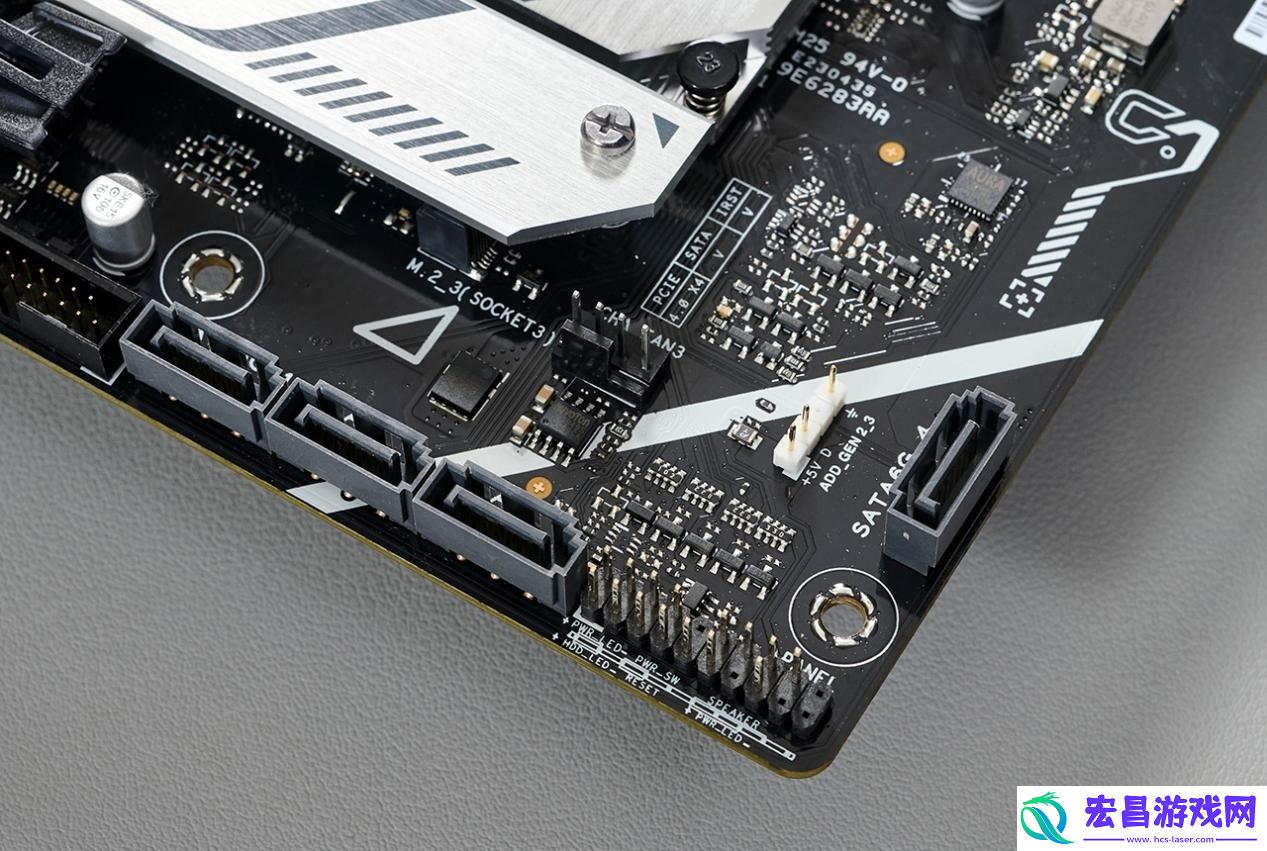

底部是前置面板接口、四个SATA III接口，以及另外一组前置USB 5Gbps接口

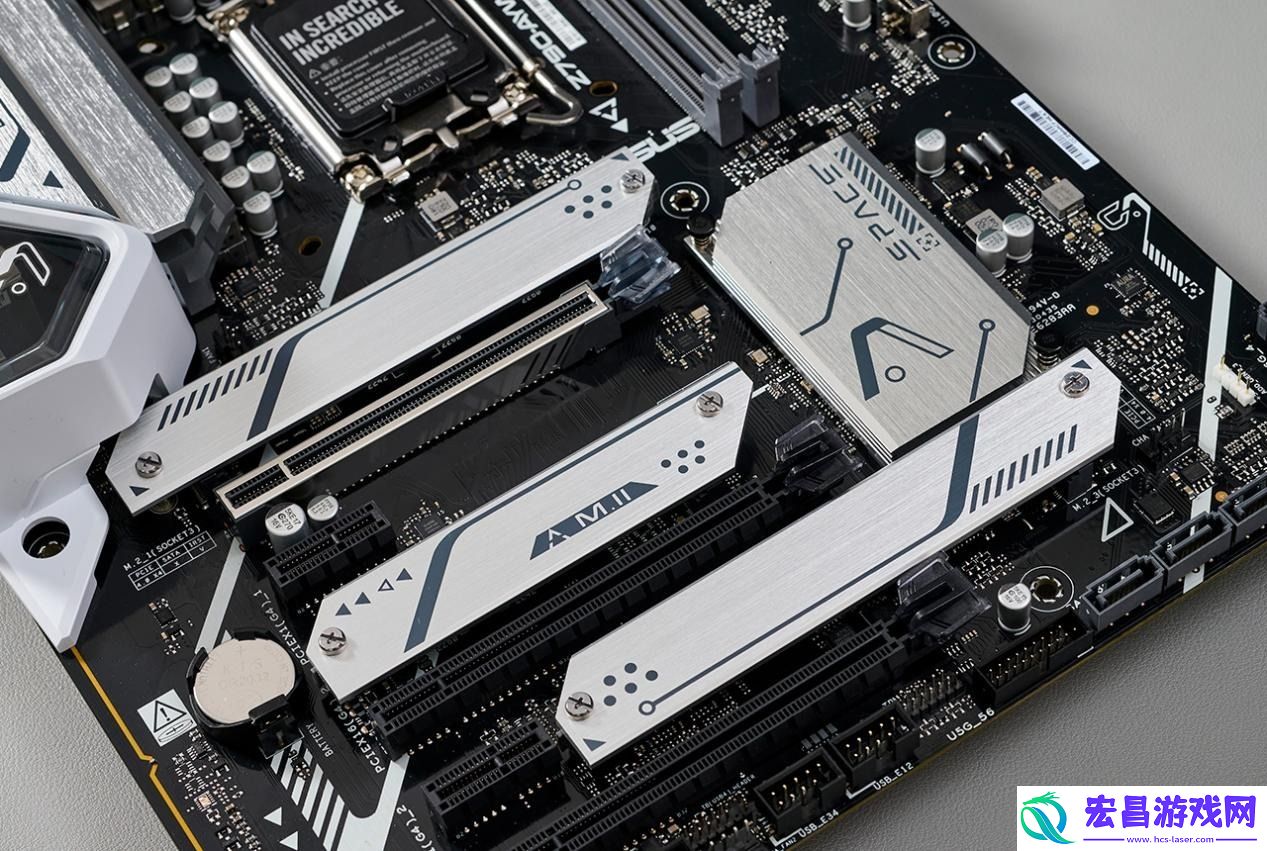

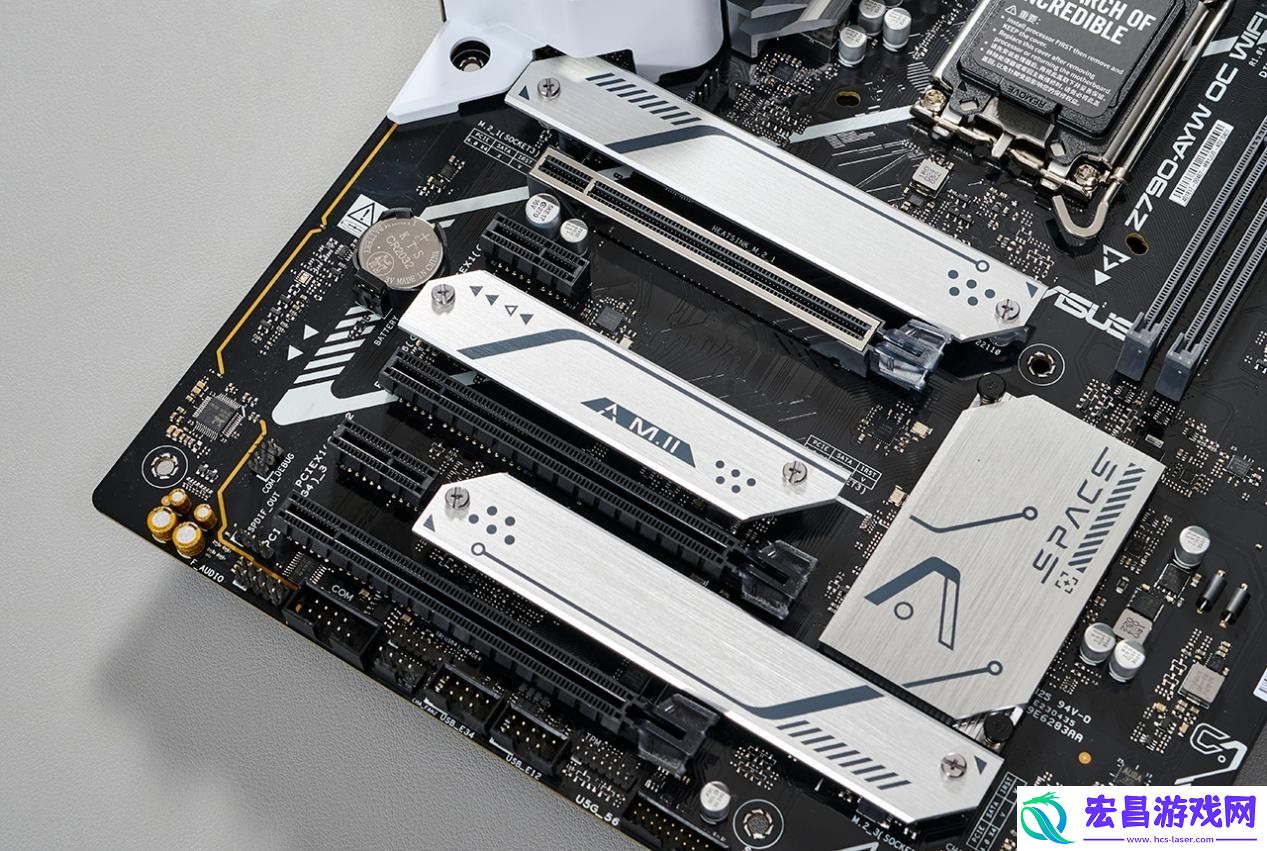

同时主板还配上了丰富的 PCIe扩展插槽：1 x PCIe 4.0 x16 slot由处理器提供，而2 x PCIe 4.0 x16 slots与2 x PCIe 4.0 x1 slots则是由Z790南桥芯片提供。其中PCIEX16G4_2与PCIEX16G4_3实为PCIe 4.0 x4模式。

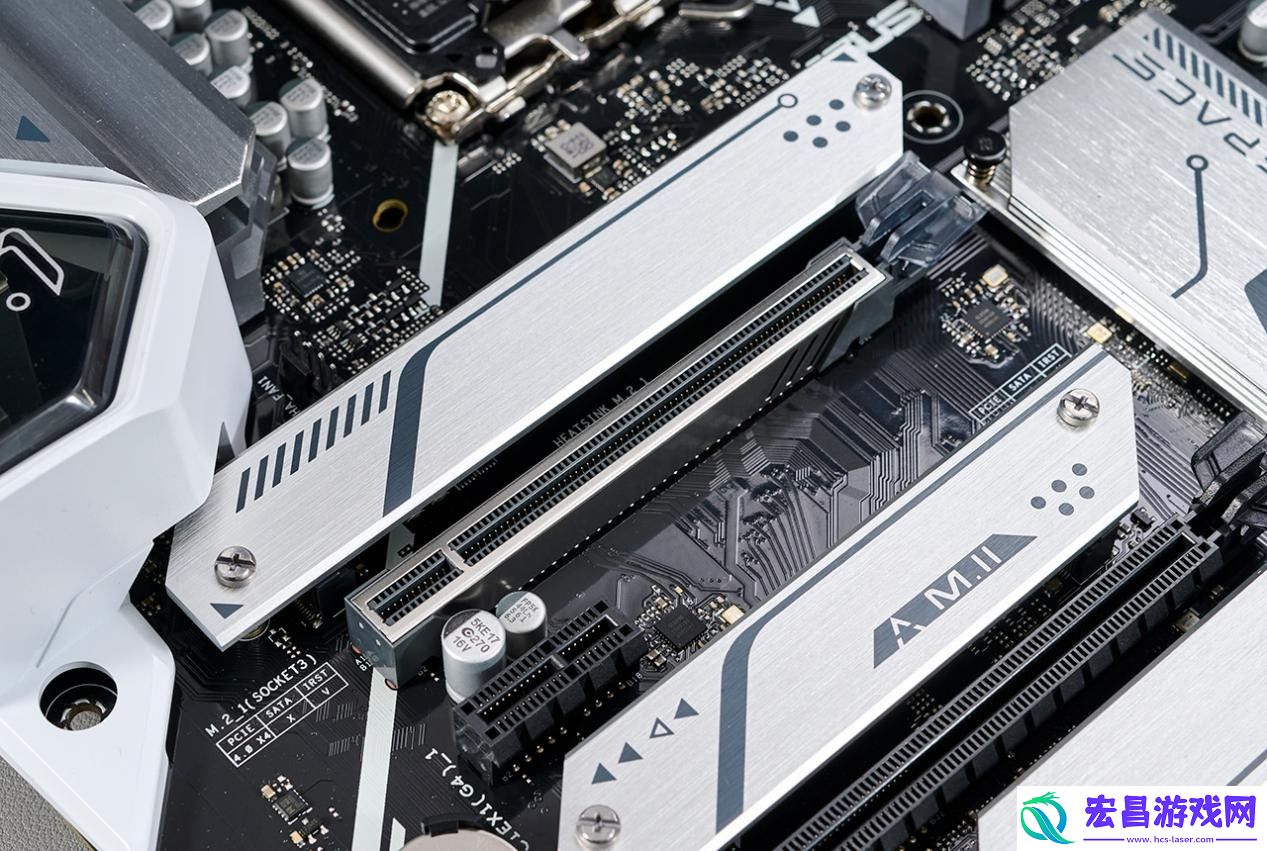

PCIEX16G4_1为PCIe 4.0 x16插槽，可以满足目前顶级GPU的性能带宽。同时内存插槽还加上了金属装甲，可以承受更大体积更重的显卡。

Z790-AYW OC WIFI 提供 3 个 M.2 插槽，而且这三个M.2插槽均支持PCIe 4.0 x4。其中M.2_1由处理器提供，最大可支持22110长度M.2固态硬盘；M.2_2与M.2_3则是由Z790芯片提供，M.2_3最大可支持22110长度M.2固态硬盘。

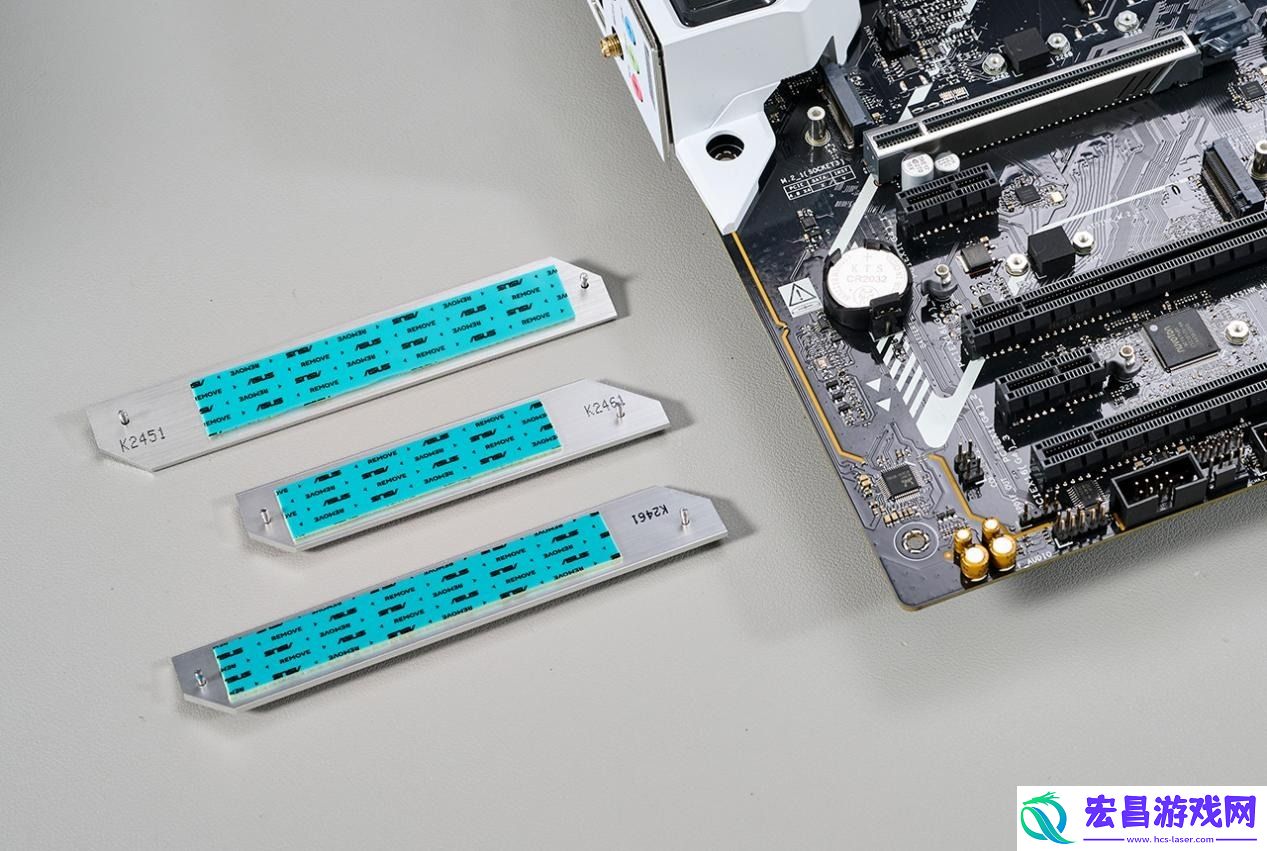

同时三个M.2均配上了M.2散热片与导热垫，可以辅助M.2 存储设备散热，避免在持续传输过程中可能发生的降速。

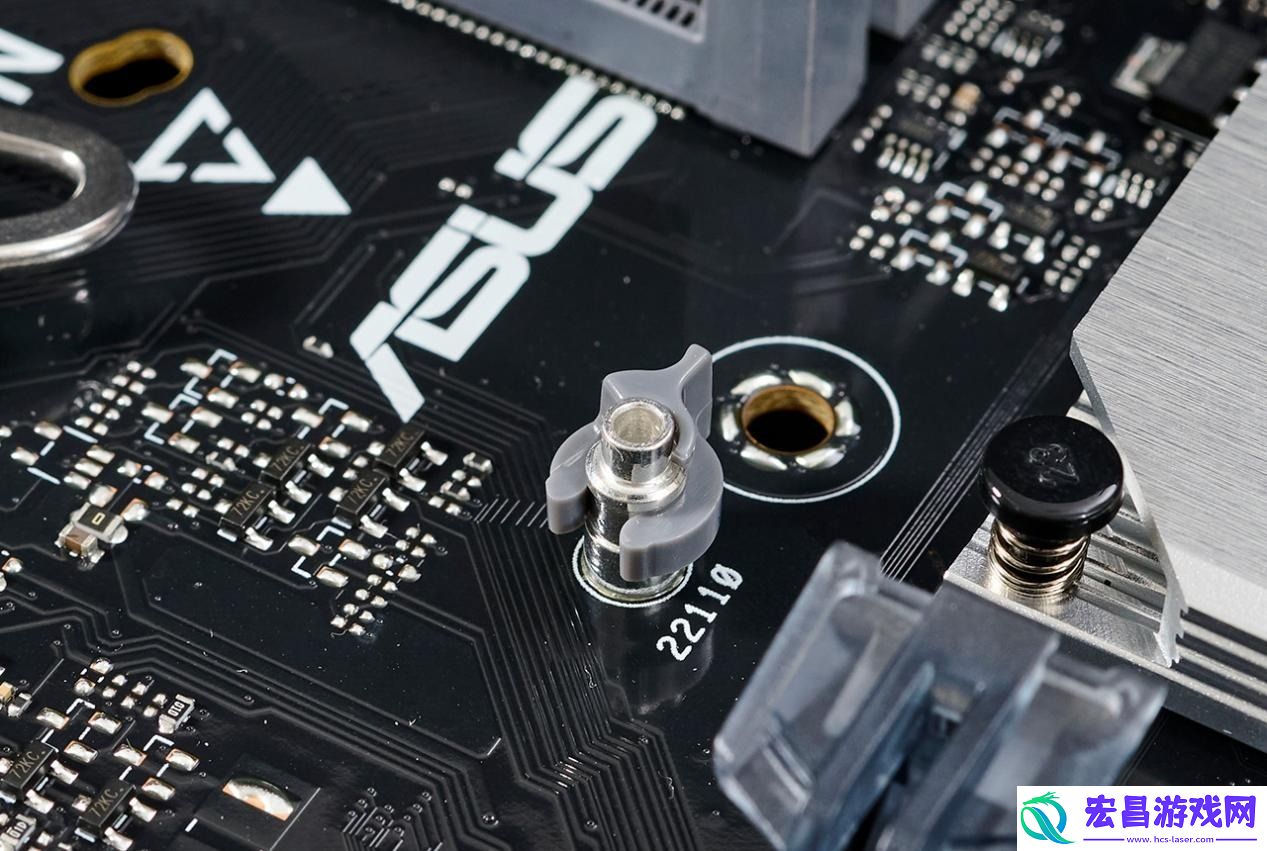

另外M.2插槽还配上M.2便捷卡扣，可以简单快速地固定M.2存储设备。

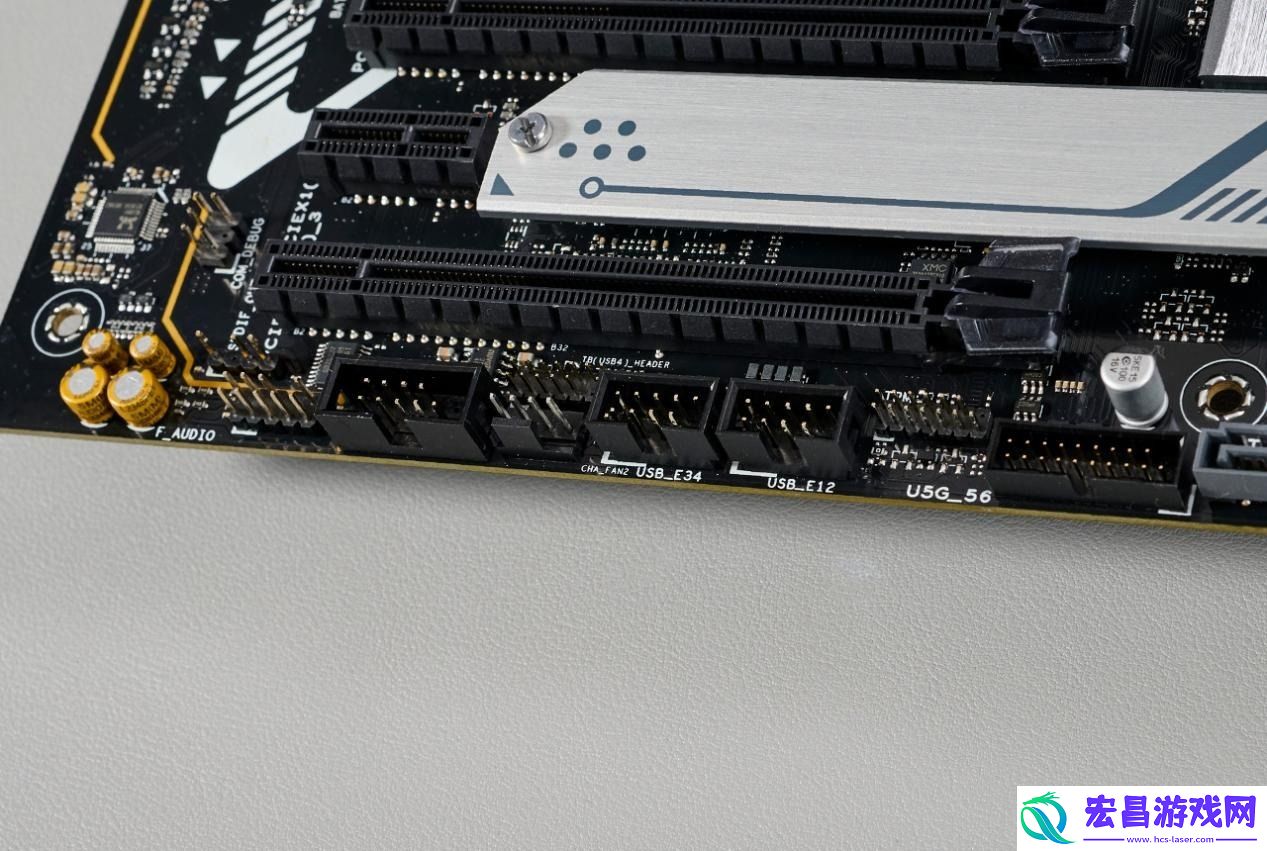

底部是众多的扩展接口：TPM接口、两组前置USB接口、COM接口，前置音频接口，以及机箱风扇接口。

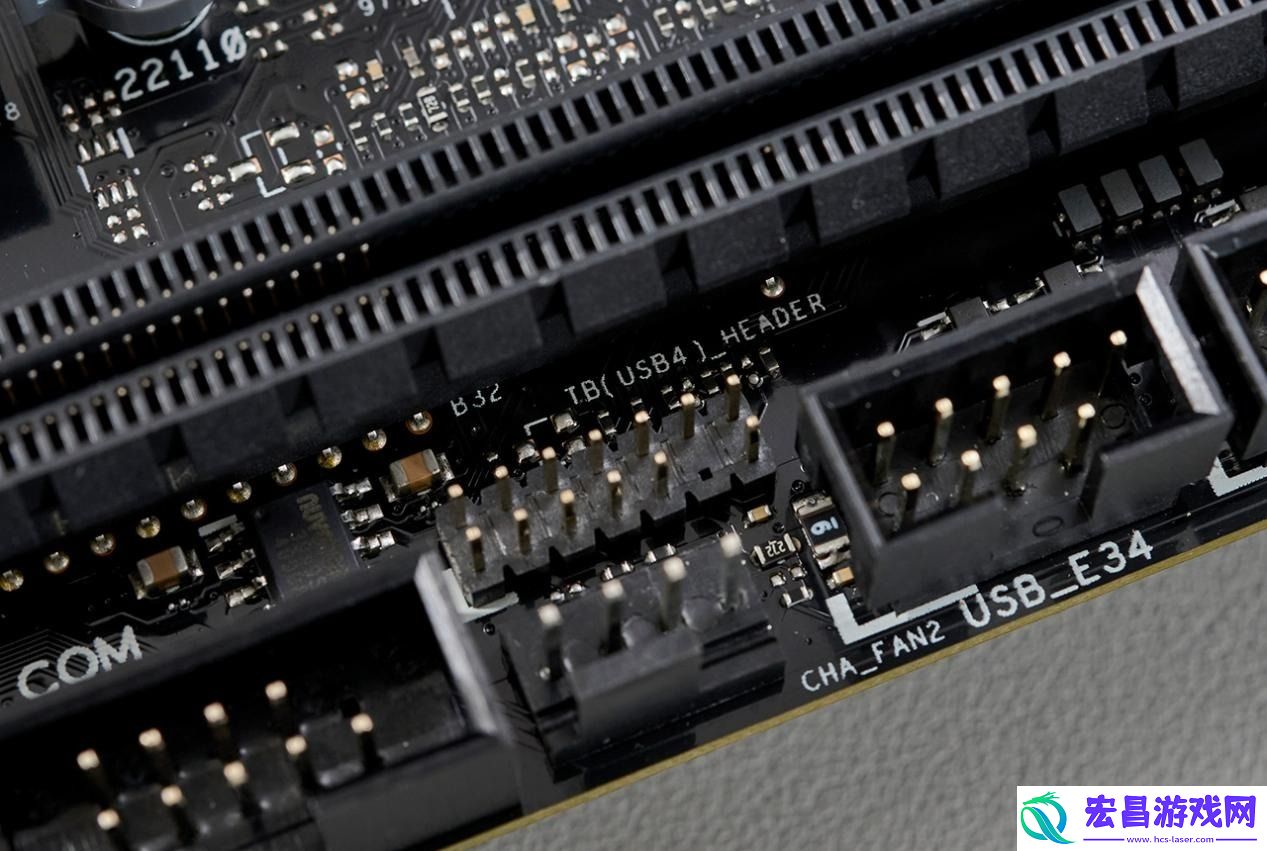

TBUSB4_HEADER为TB4或者是USB4扩展卡的接线位置，可以客户安装更多的TB4/USB4扩展接口。

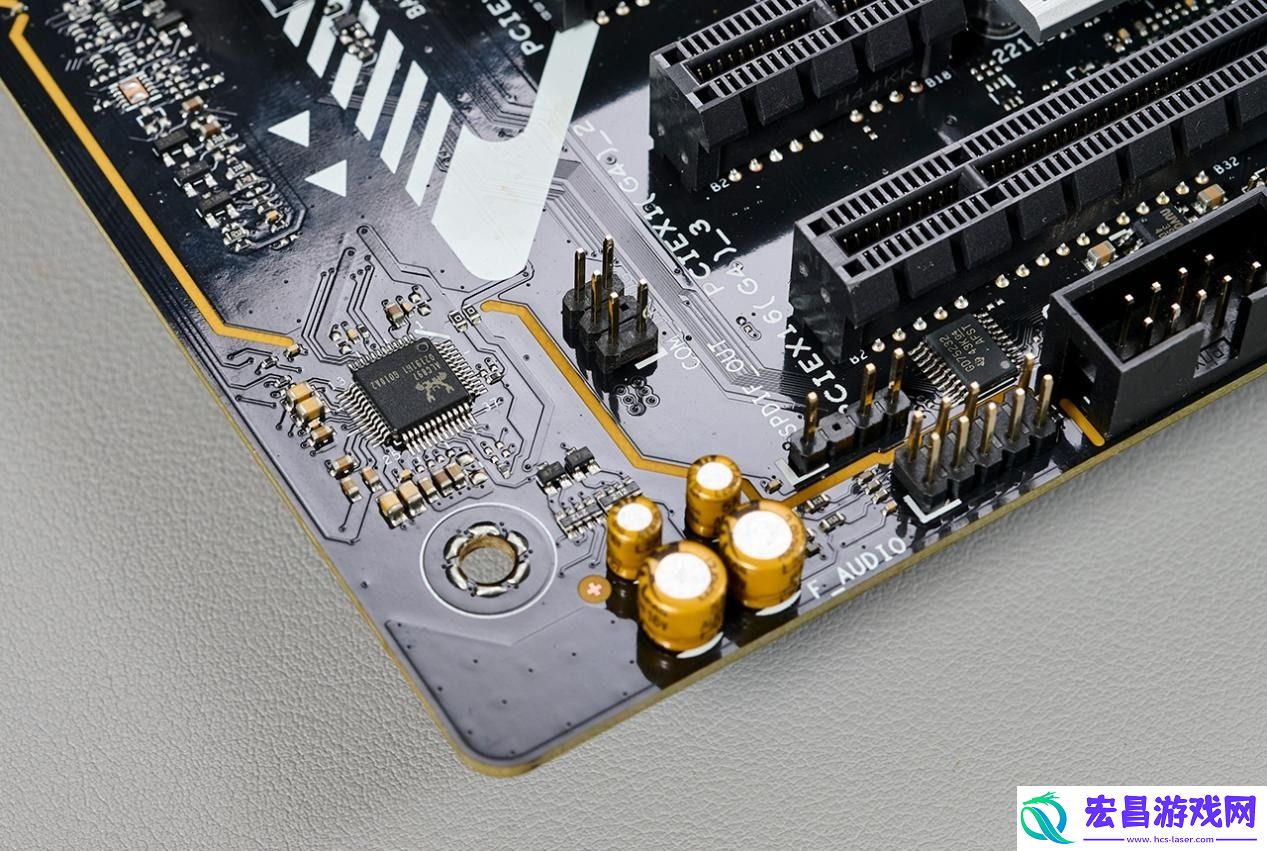

音频模块

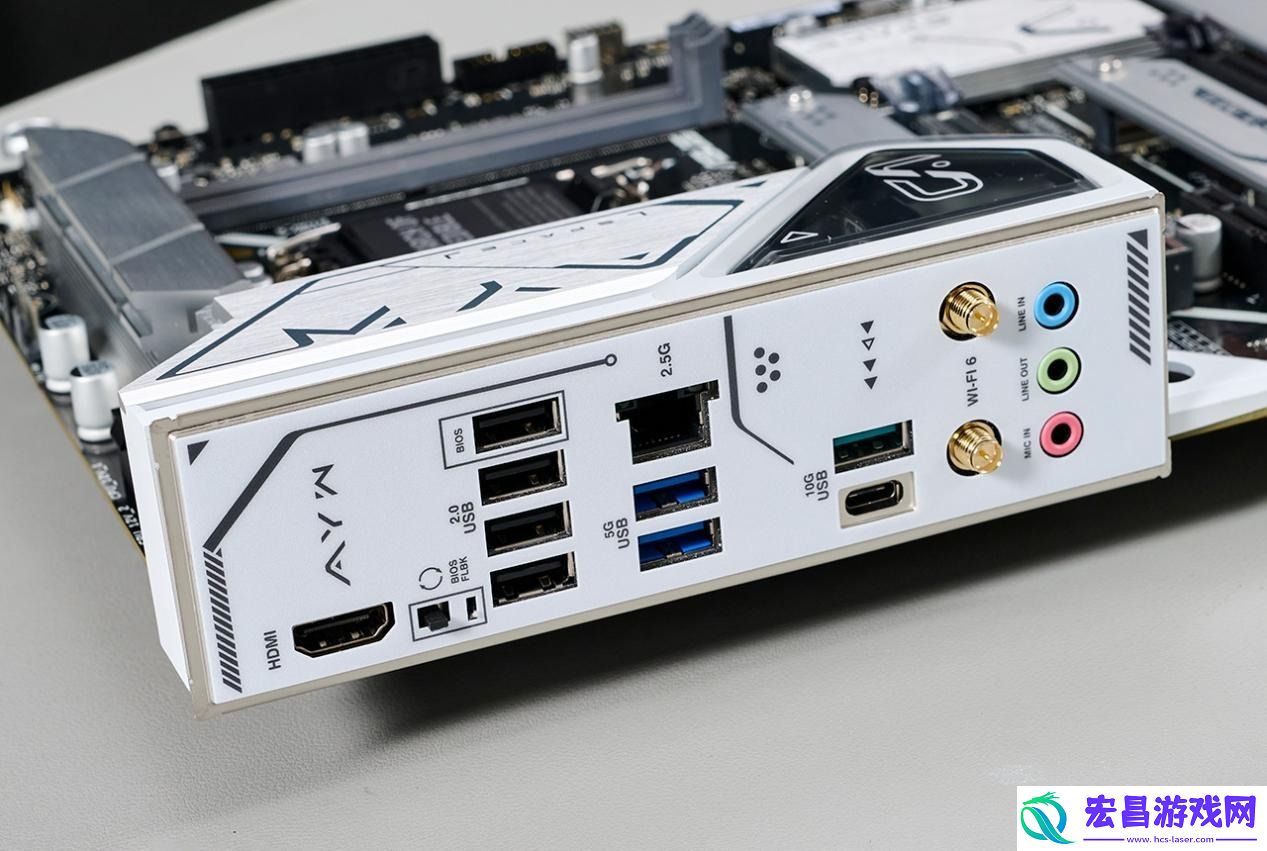

主板背部IO：1 x HDMI 2.14K@60Hz、4 x USB 2.0、2 x USB-A 5Gbps、1x USB-A 10Gbps、1x USB-C 10Gbps、1 x Wi-Fi6接口、1 x Realtek 2.5Gb、3 x Audio，以及BIOS FlashBack按钮。

华硕 Z790 AYW OC WIFI主板，拆解

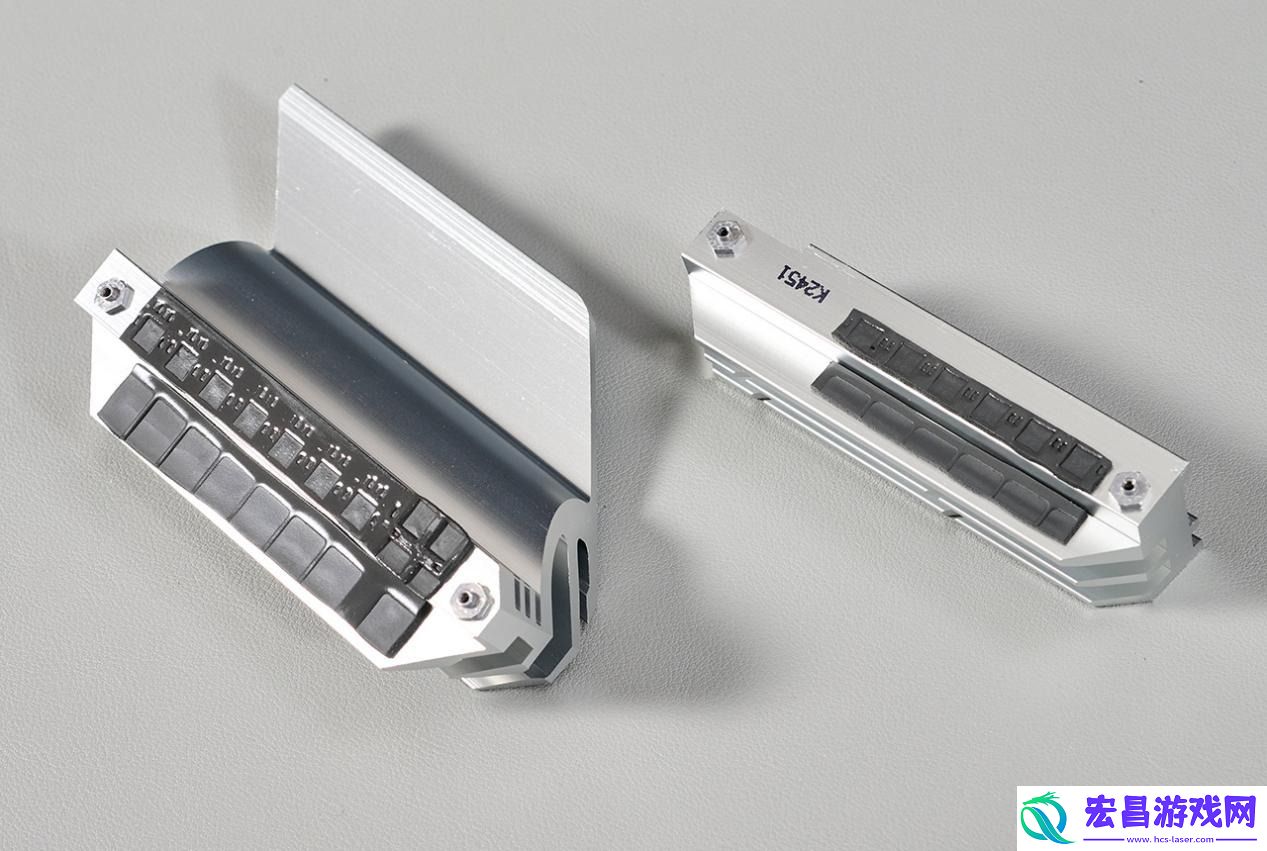

分段式的VRM散热片

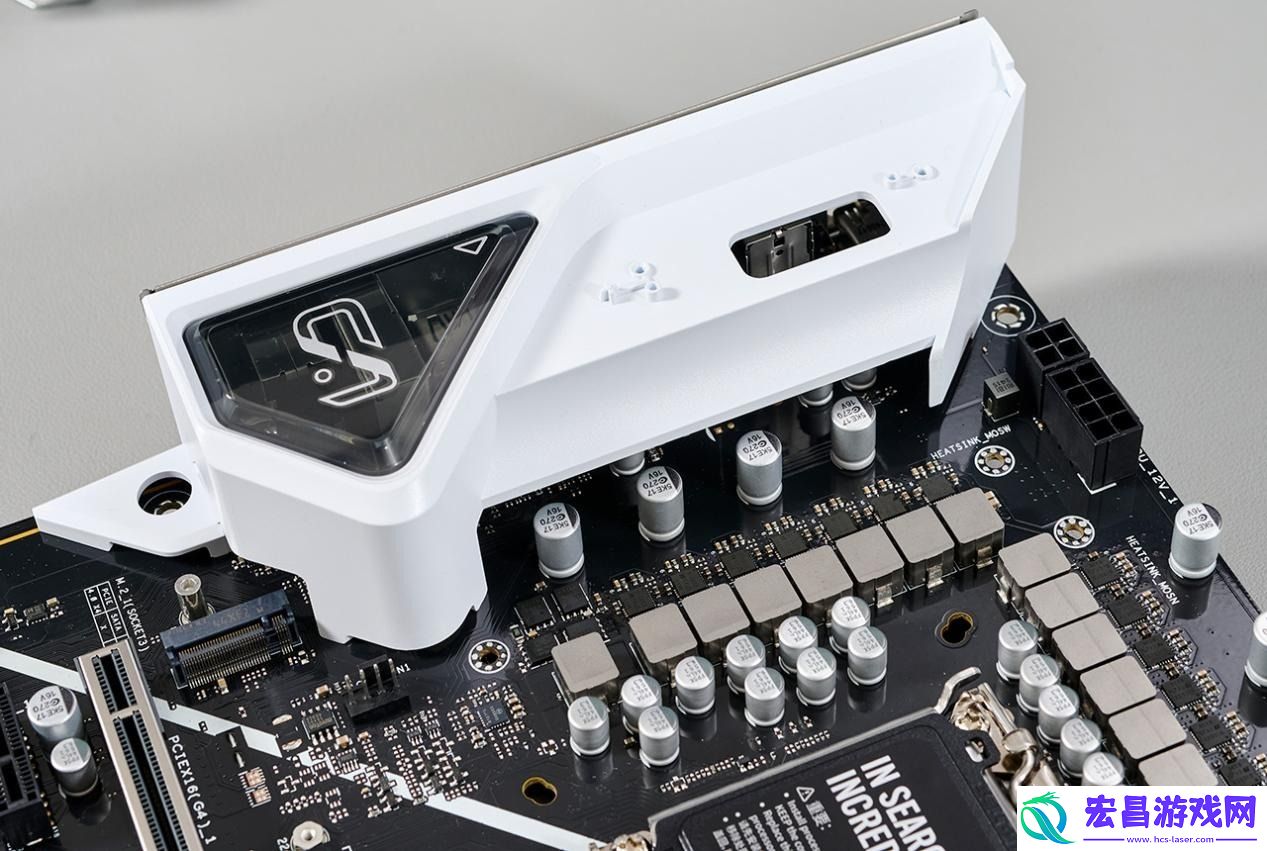

一体化IO装甲

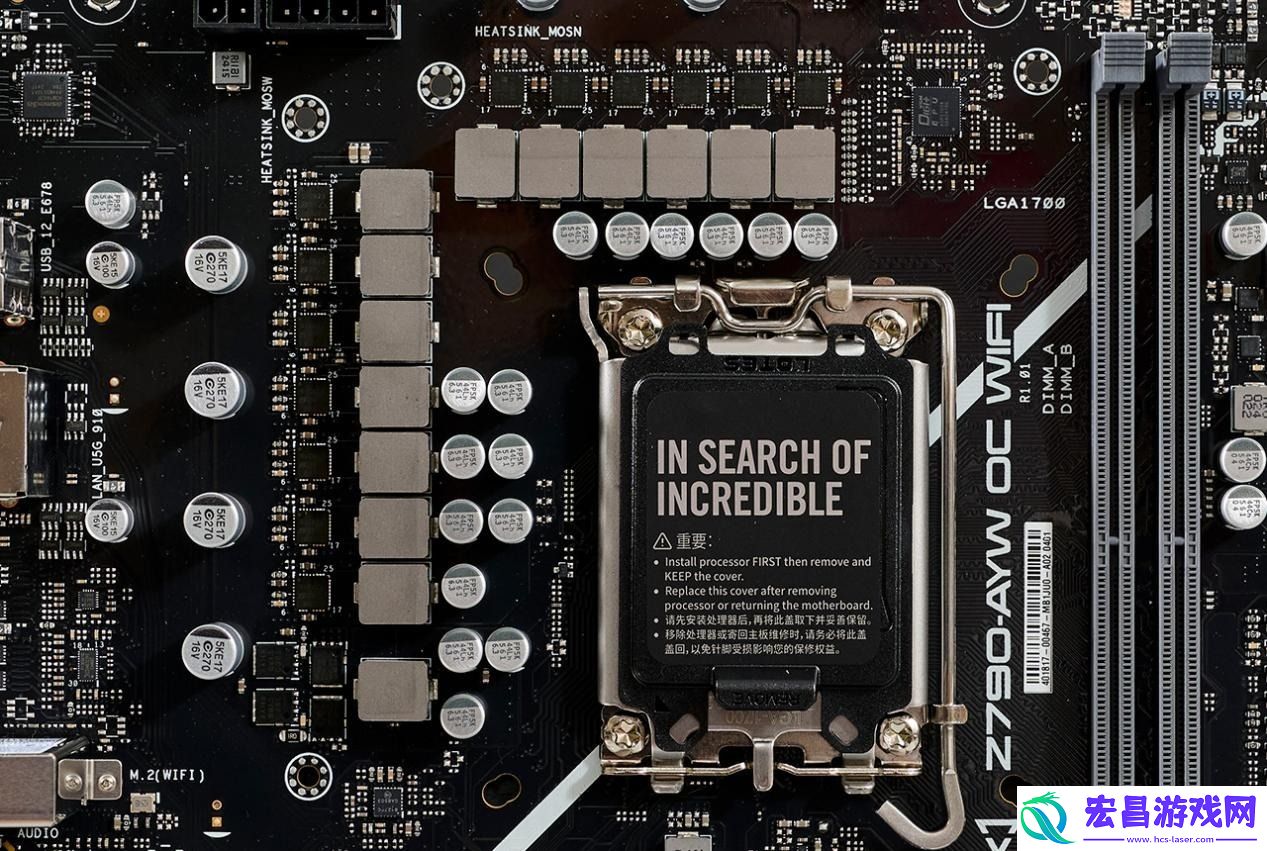

1260A+160A+1 供电模组

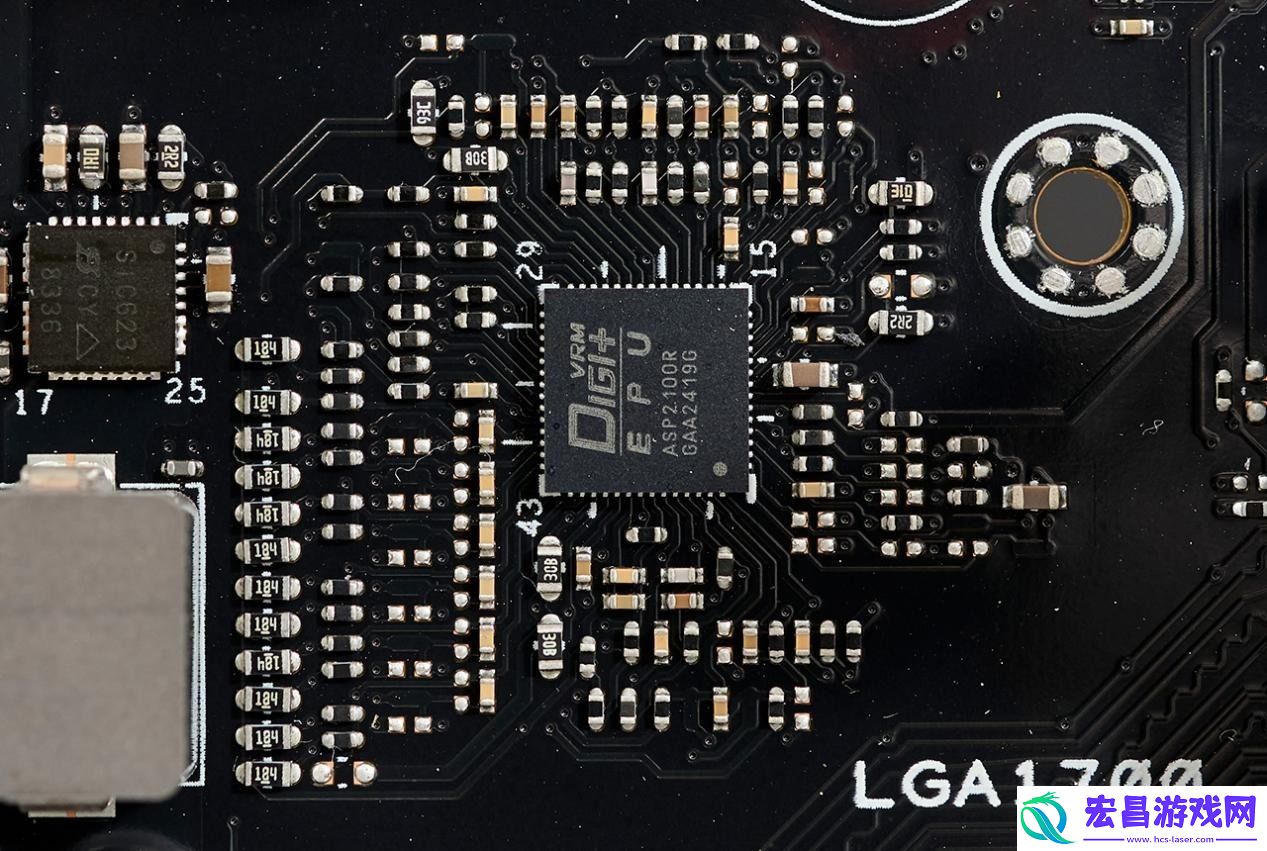

DIGI+ VRM PWM供电主控芯片，丝印编码：ASP2100R

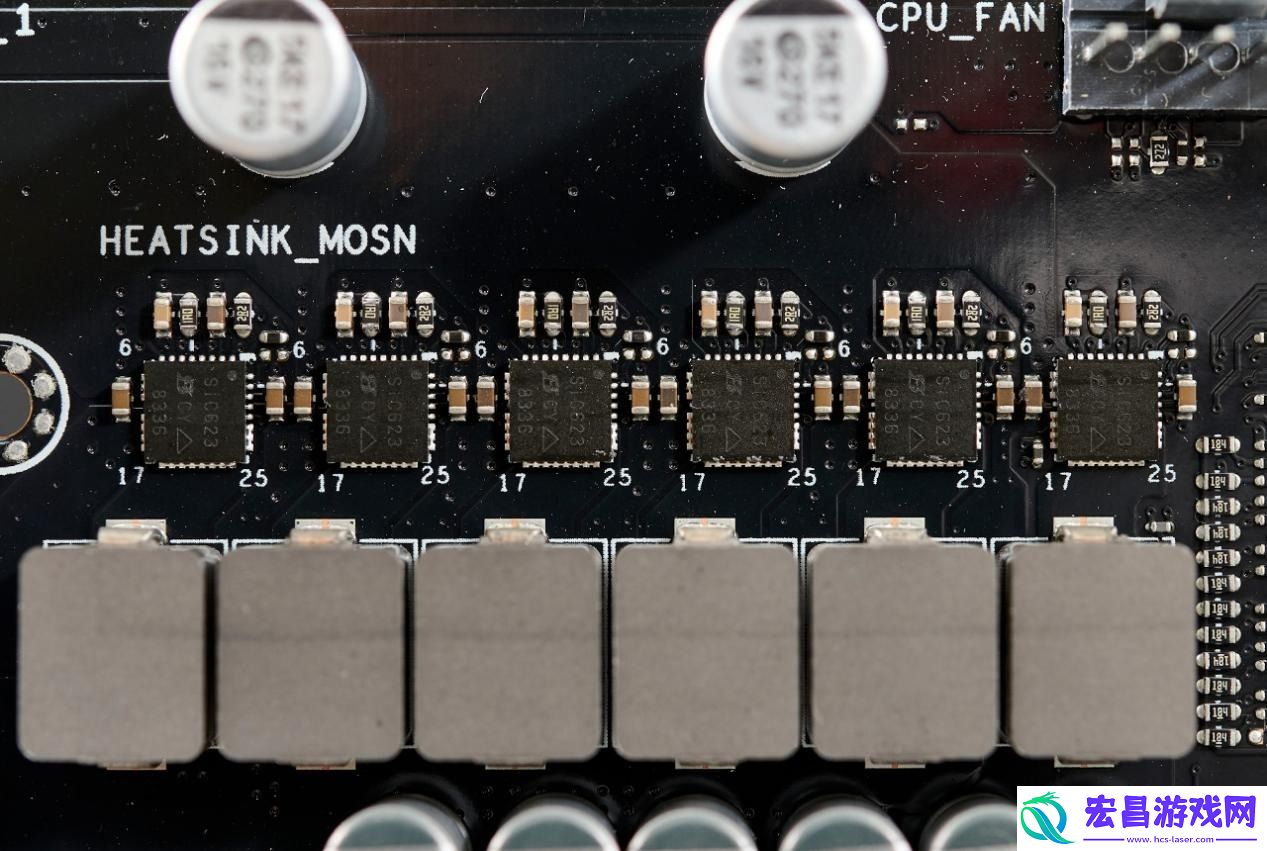

供电Drmos芯片，整体了上下桥与供电IC，持续输出电流可达60A，印刷编码：SIC623

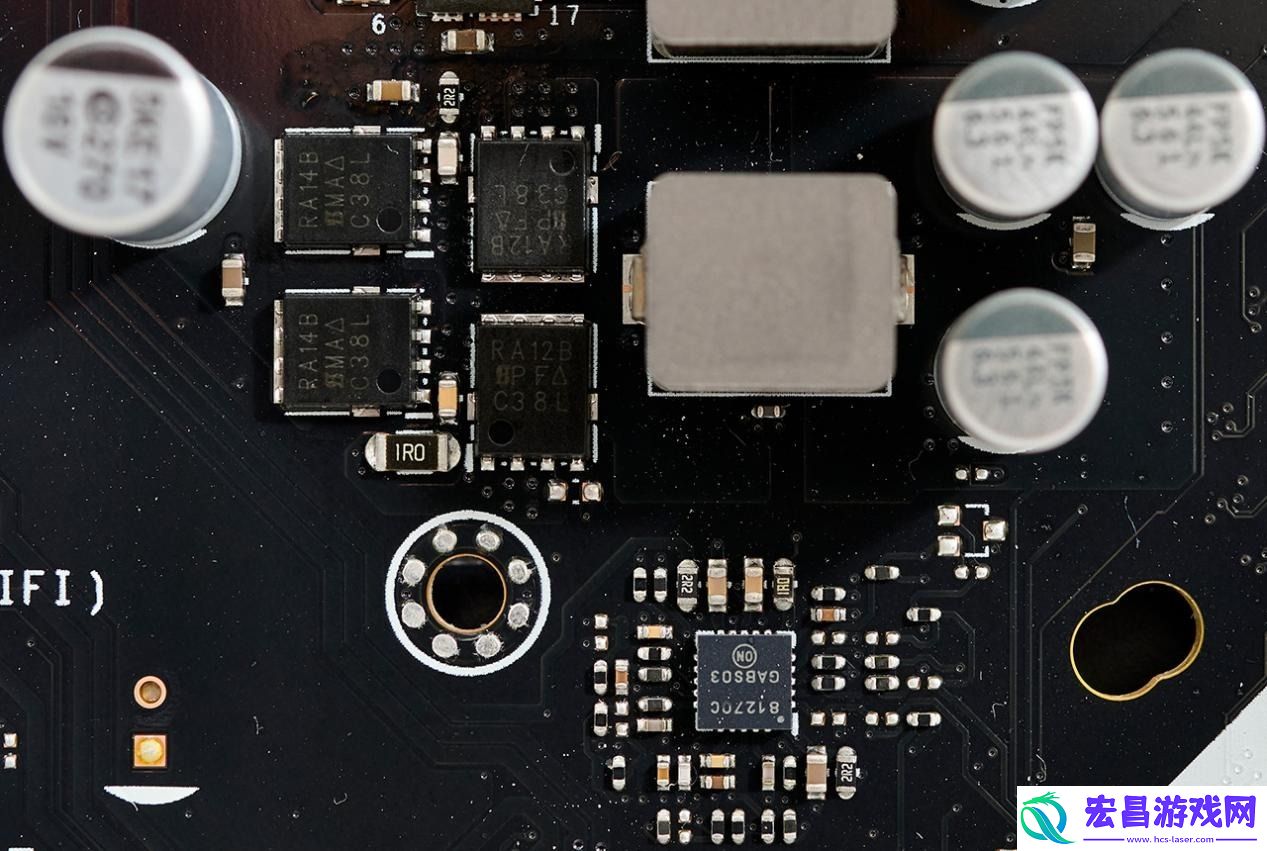

SA供电则是没用上Drmos芯片，而是采用单独的驱动IC，并每相配上1上桥一下桥

内存供电电路

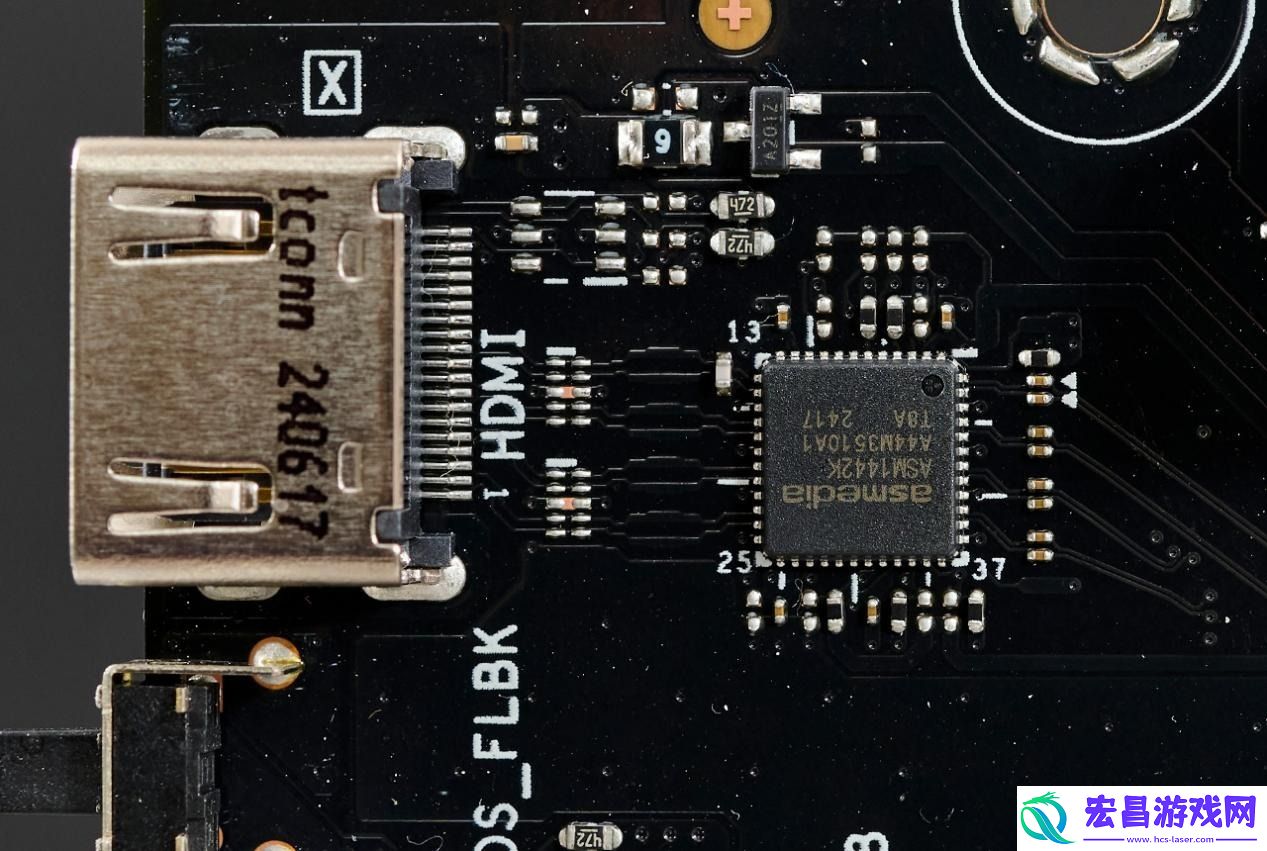

ASM1442K芯片，主流主板中常见的HDMI信号转换芯片，可提供4K分辨率60Hz刷新率输出。

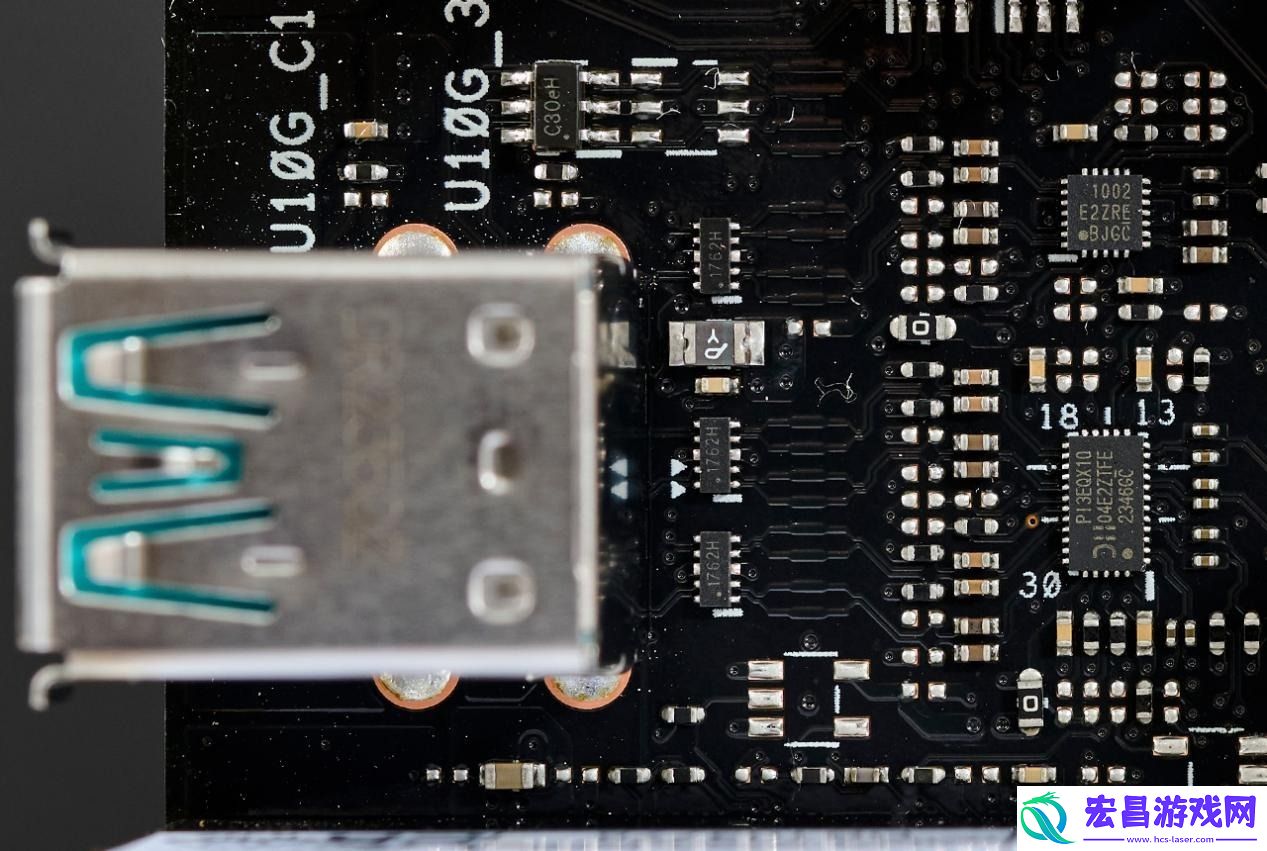

PI3EQX1002EZREX，1002EZREX，USB 10Gbps转接驱动器

PI3EQX1004E2ZTFE， 四通道USB 10Gbps转接驱动器

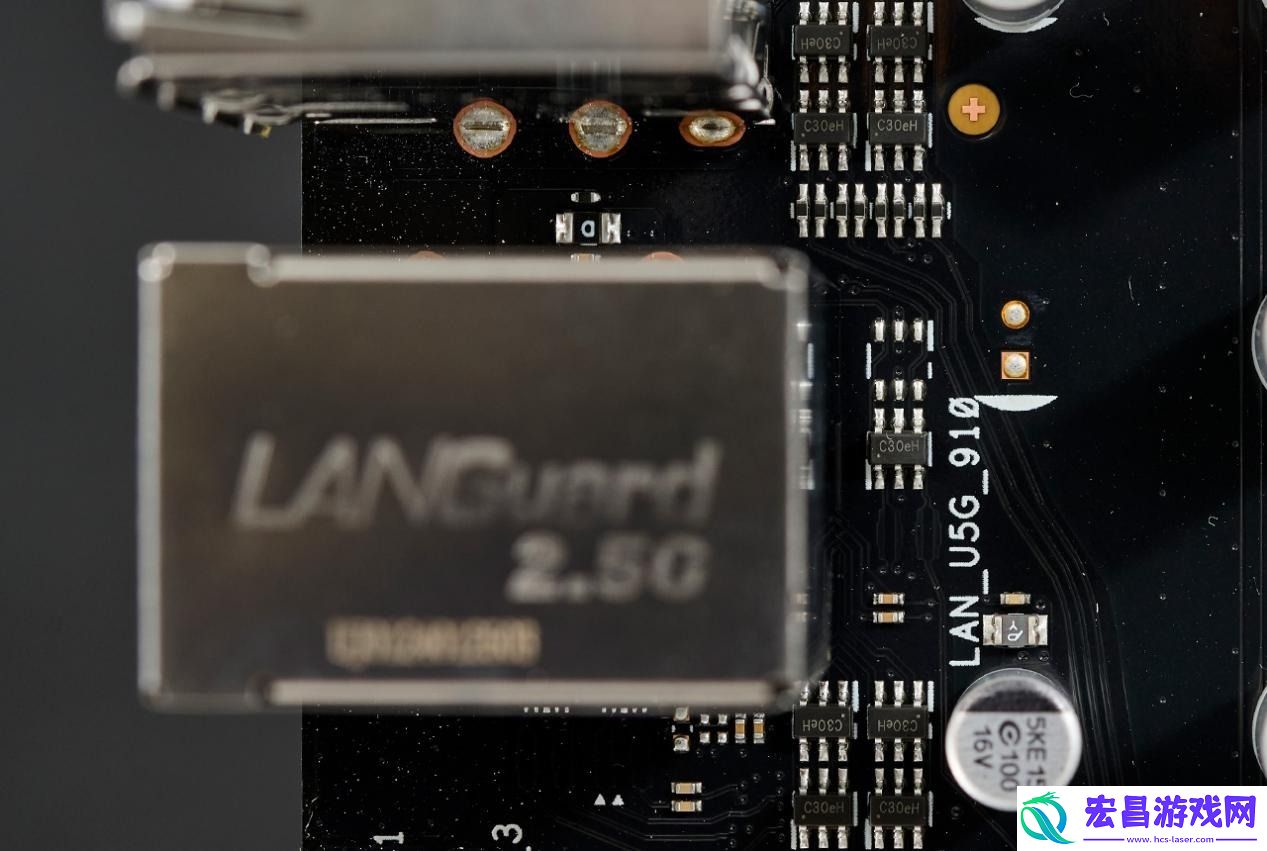

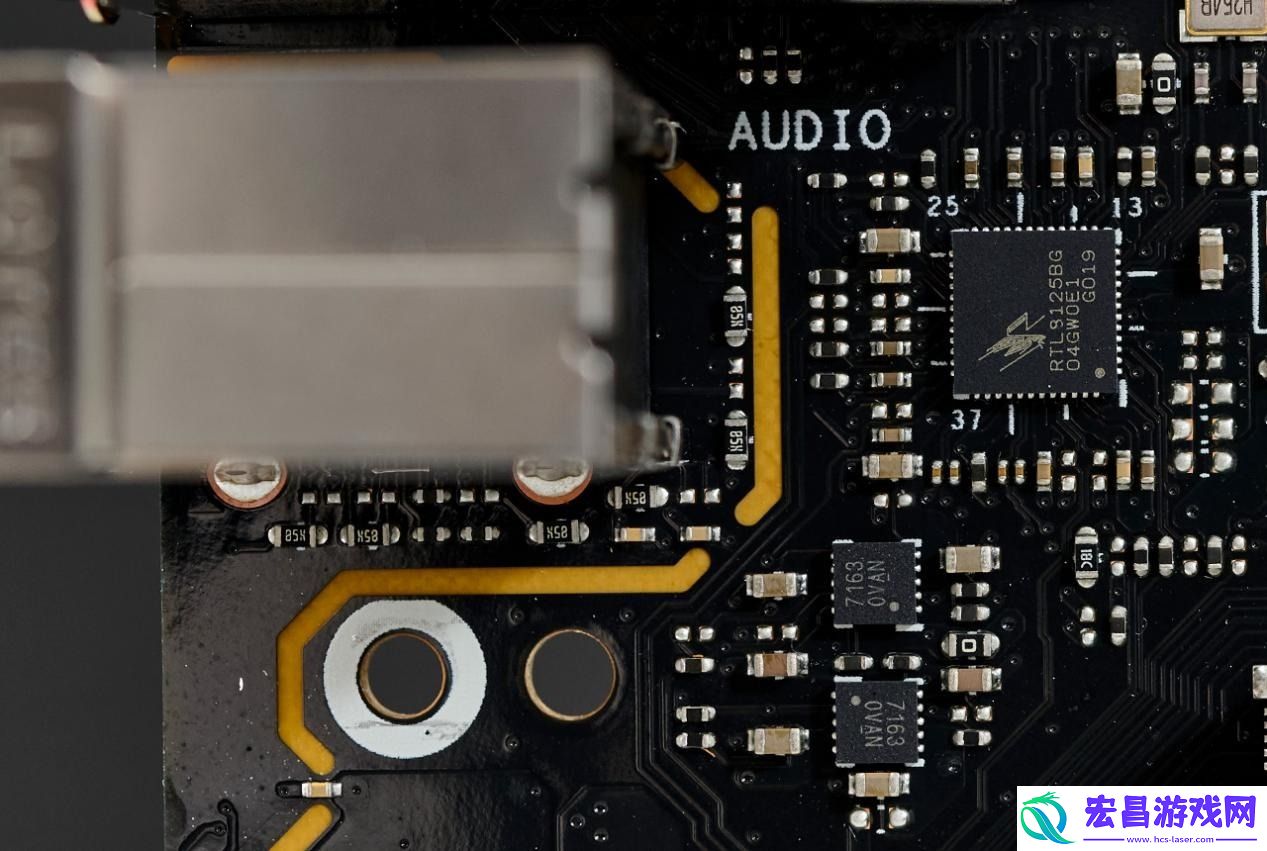

RTL8125BG 2.5G网络芯片

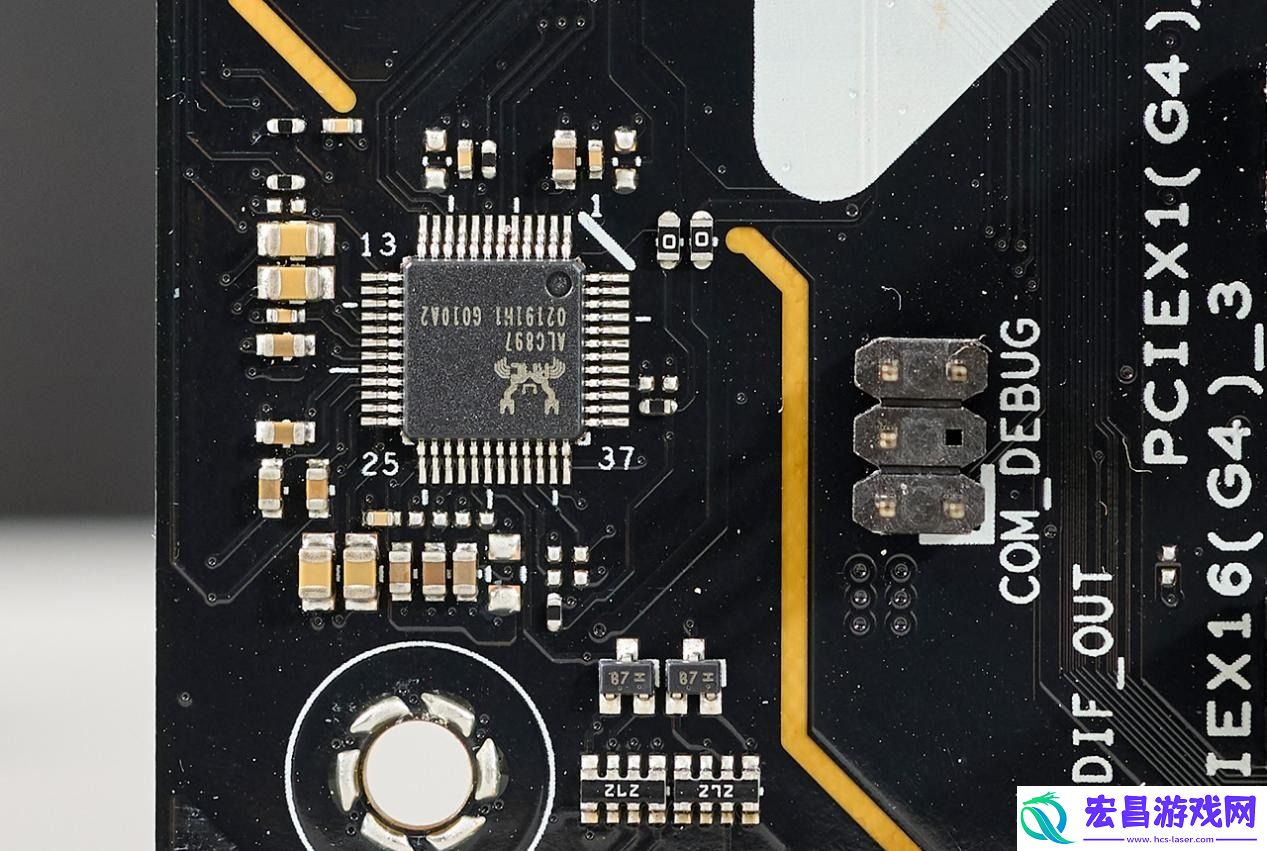

ALC897音频芯片

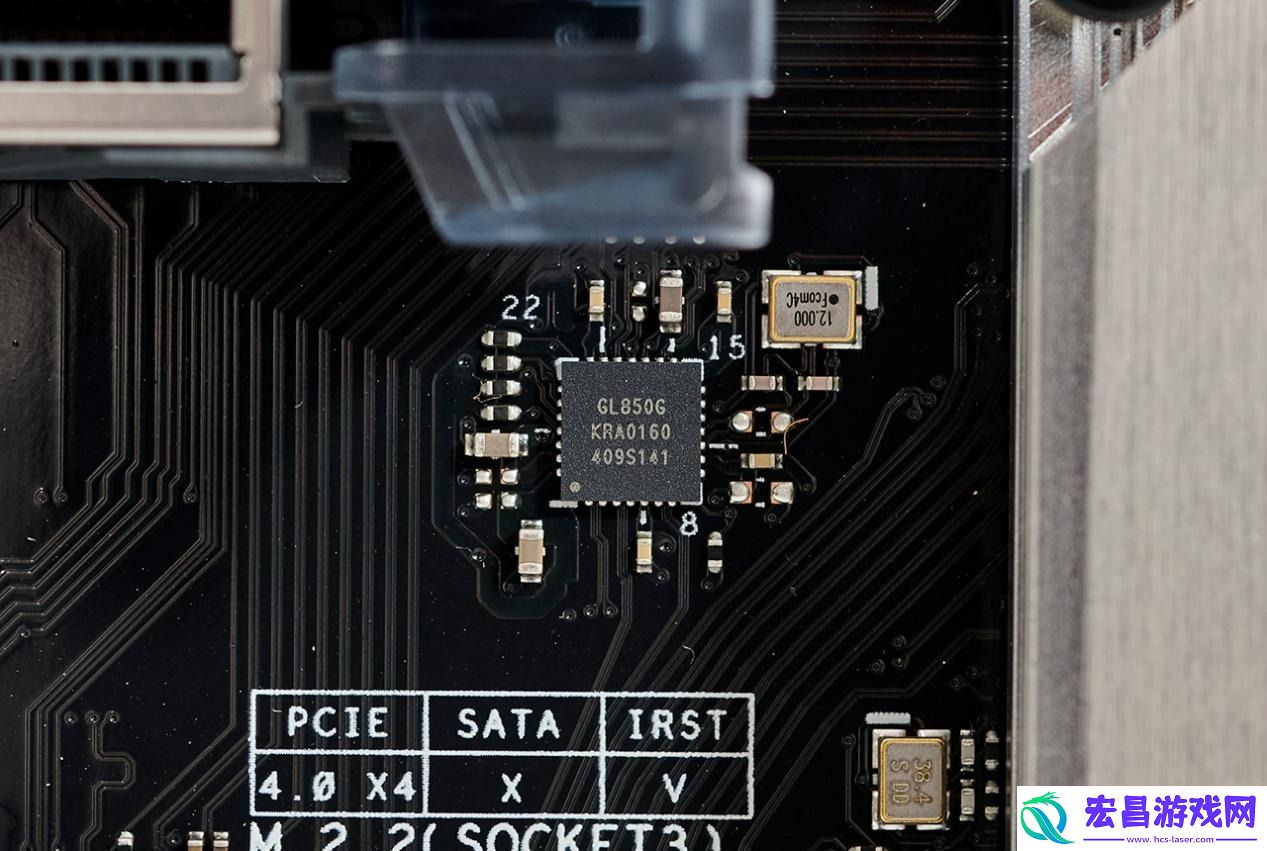

GL850G USB2.0 HUB芯片

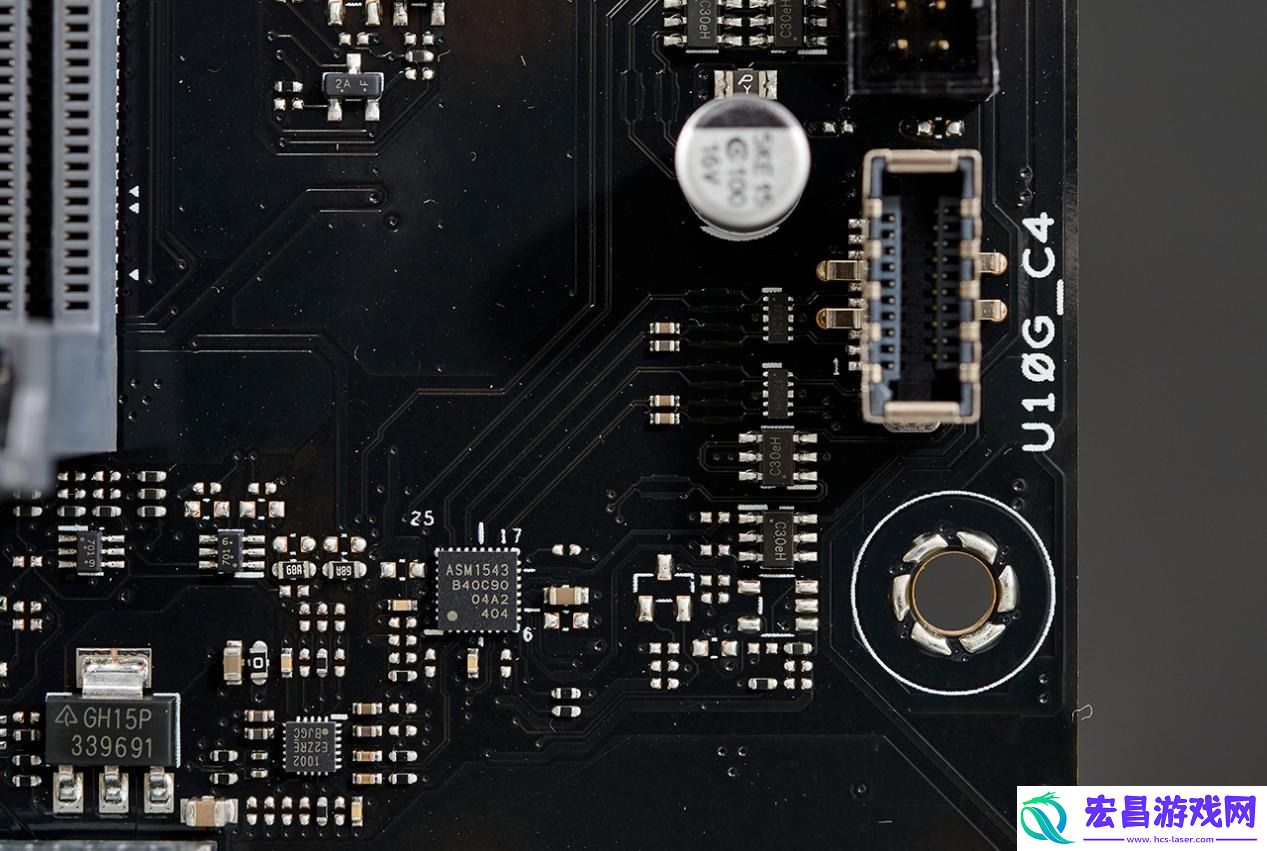

ASM1543 USB-C传输芯片

PI3EQX1002EZREX，1002EZREX，USB 10Gbps转接驱动器

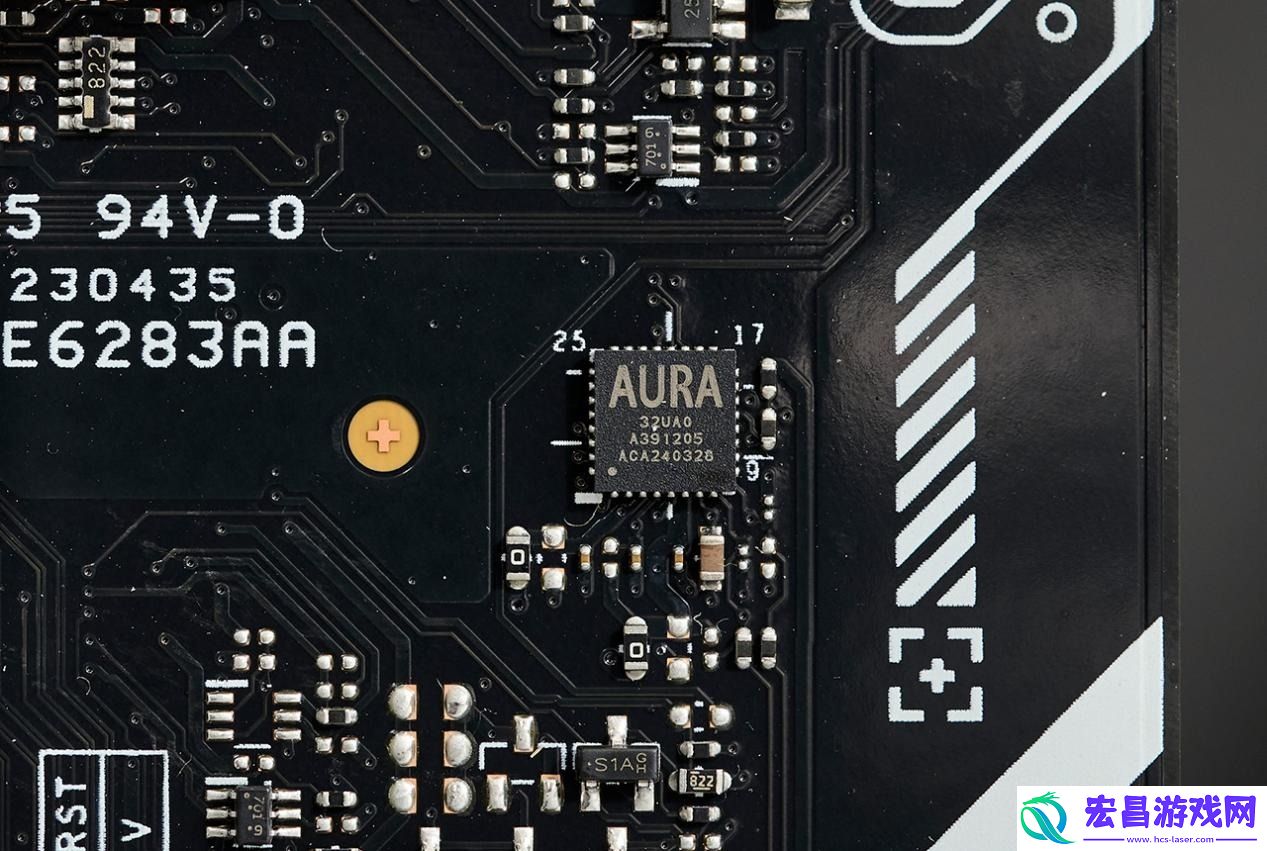

AURA灯效控制芯片，可以通过华硕AURA SYNC软件控制兼容硬件设备进行RGB灯效同步联动。

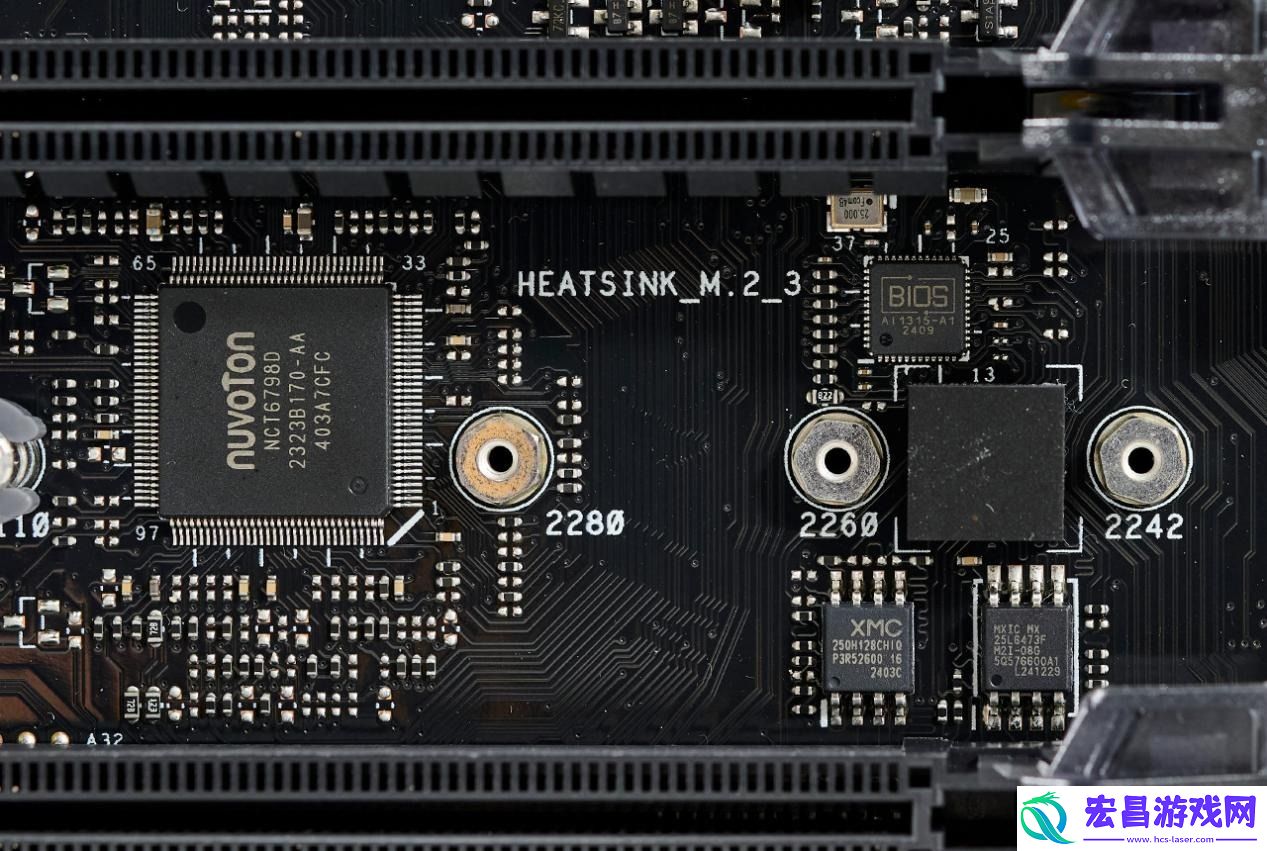

NTC6798D监控芯片，BIOS控制芯片，以及双BIOS芯片

WIFI6模块，模块编号为MT7902MediaTek Filogic 330，内含2T2R Wi-Fi 6/6E与蓝牙5.2，支持三频2.4GHz、5GHz 及 6GHz 频段，以及DL MU-MIMO、MU-OFDMA、QoS 等先进的 Wi-Fi 技术。

华硕 Z790 AYW OC WIFI主板，装机

装机测试我们使用的是第13代酷睿i9-13900KS处理器

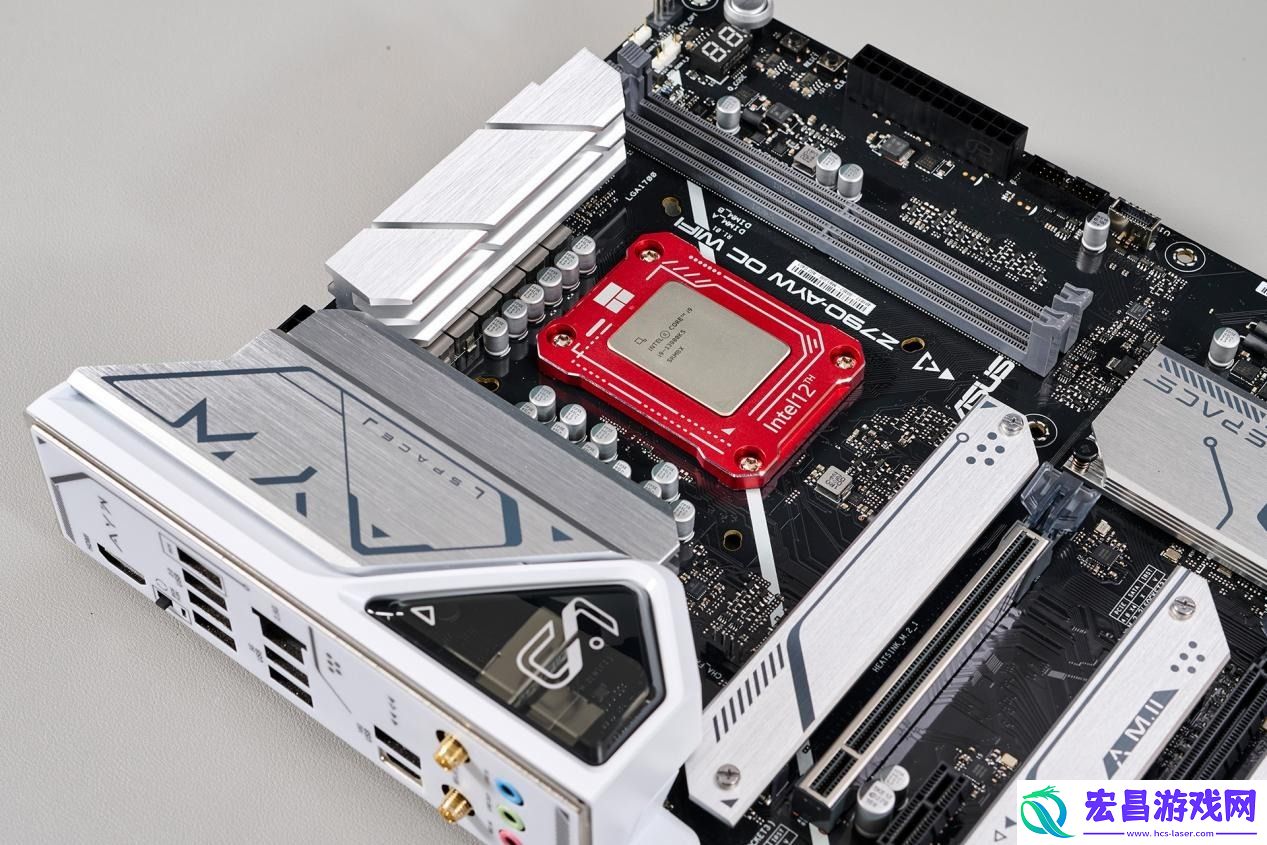

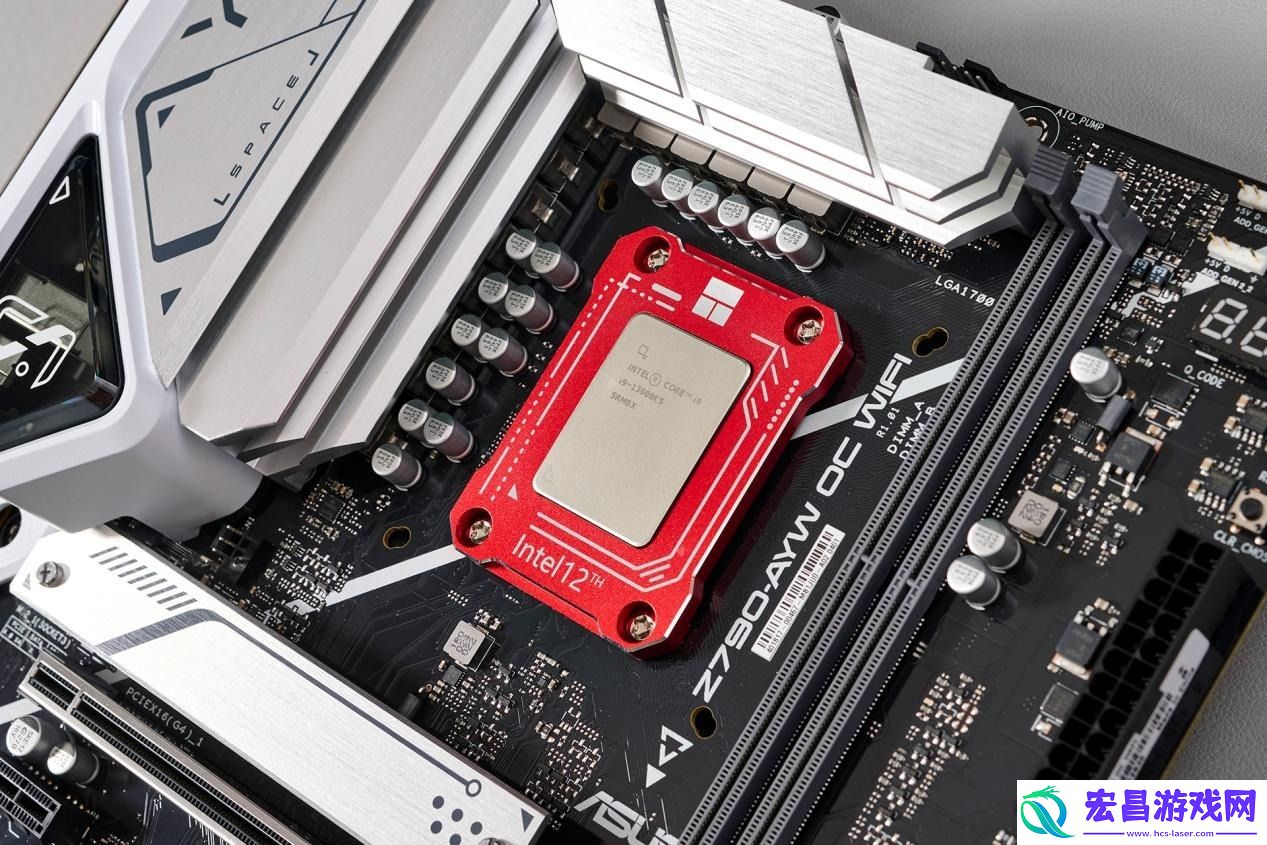

同样配上1700 CPU应力弯曲矫正固定器

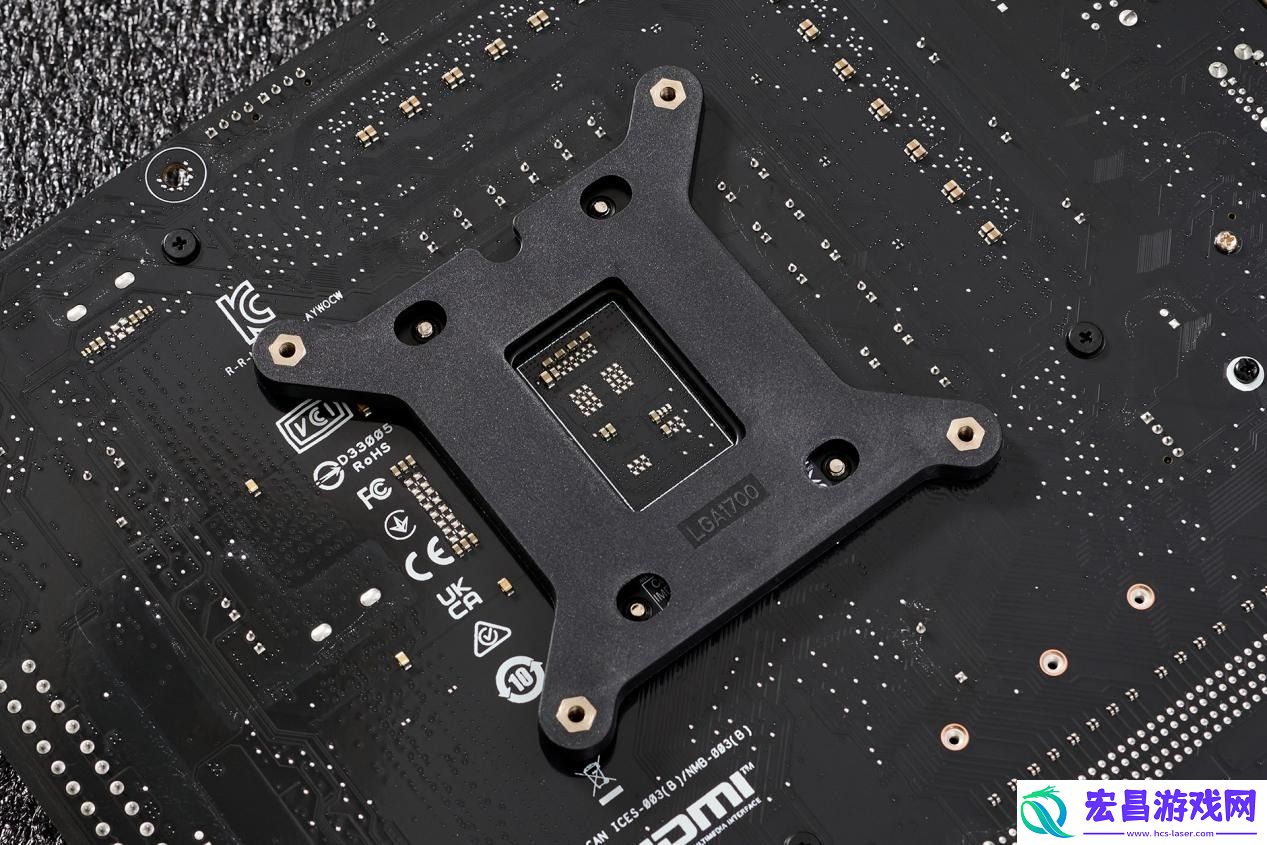

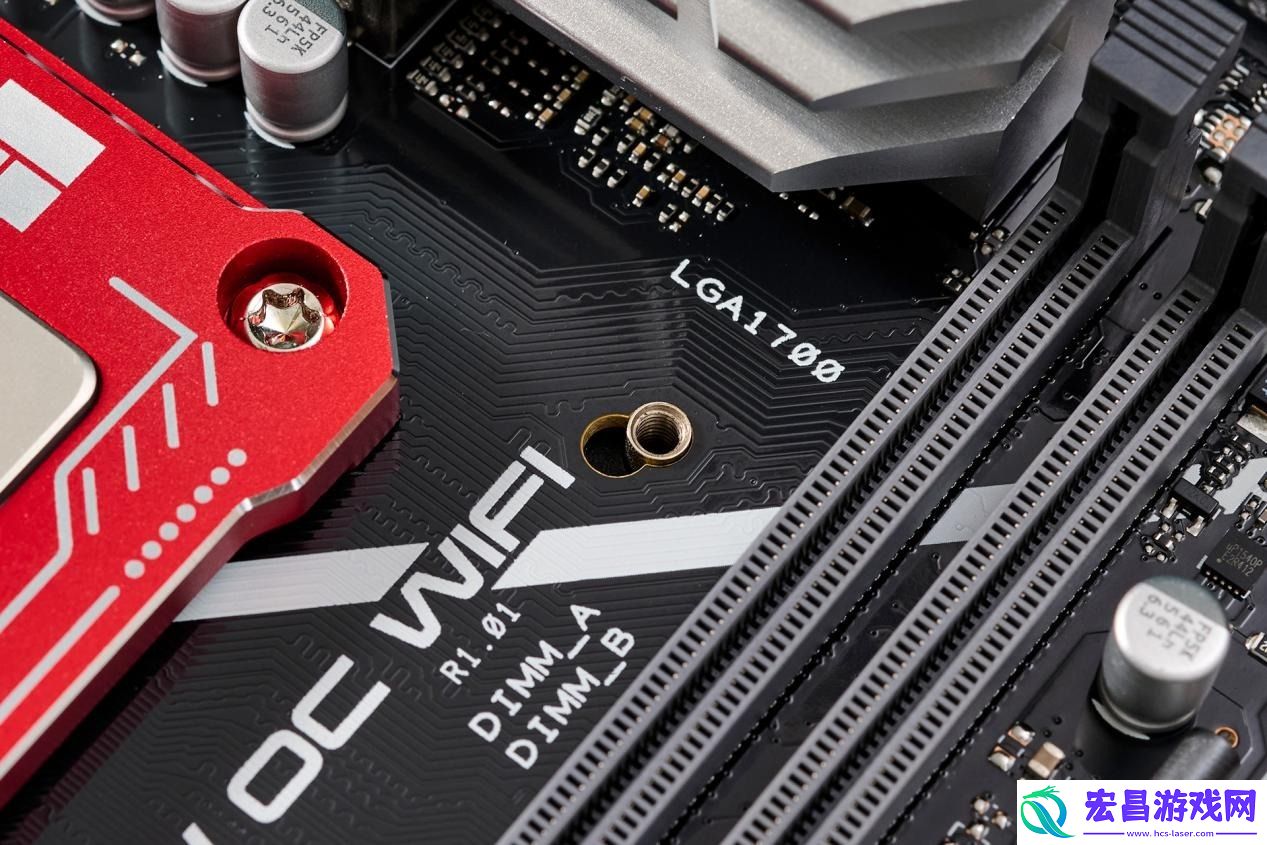

主板上配上LGA1700安装孔与LGA15**安装孔，方便用户。

但我们更建议大家使用LGA1700扣具，这样安装压力以及安装贴合度是最好的。

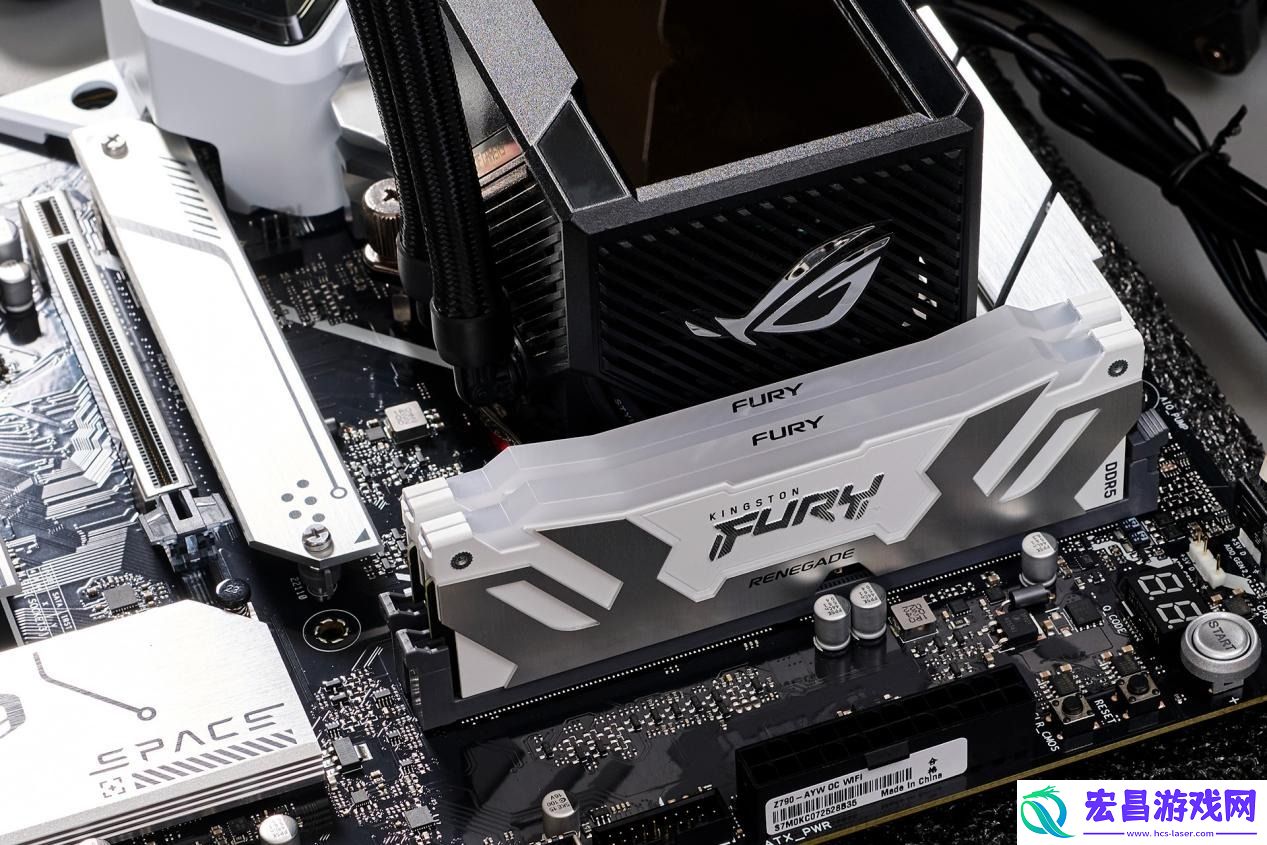

Kingston FURY Renegade DDR5-8000 C38 16GB*2套装 白色

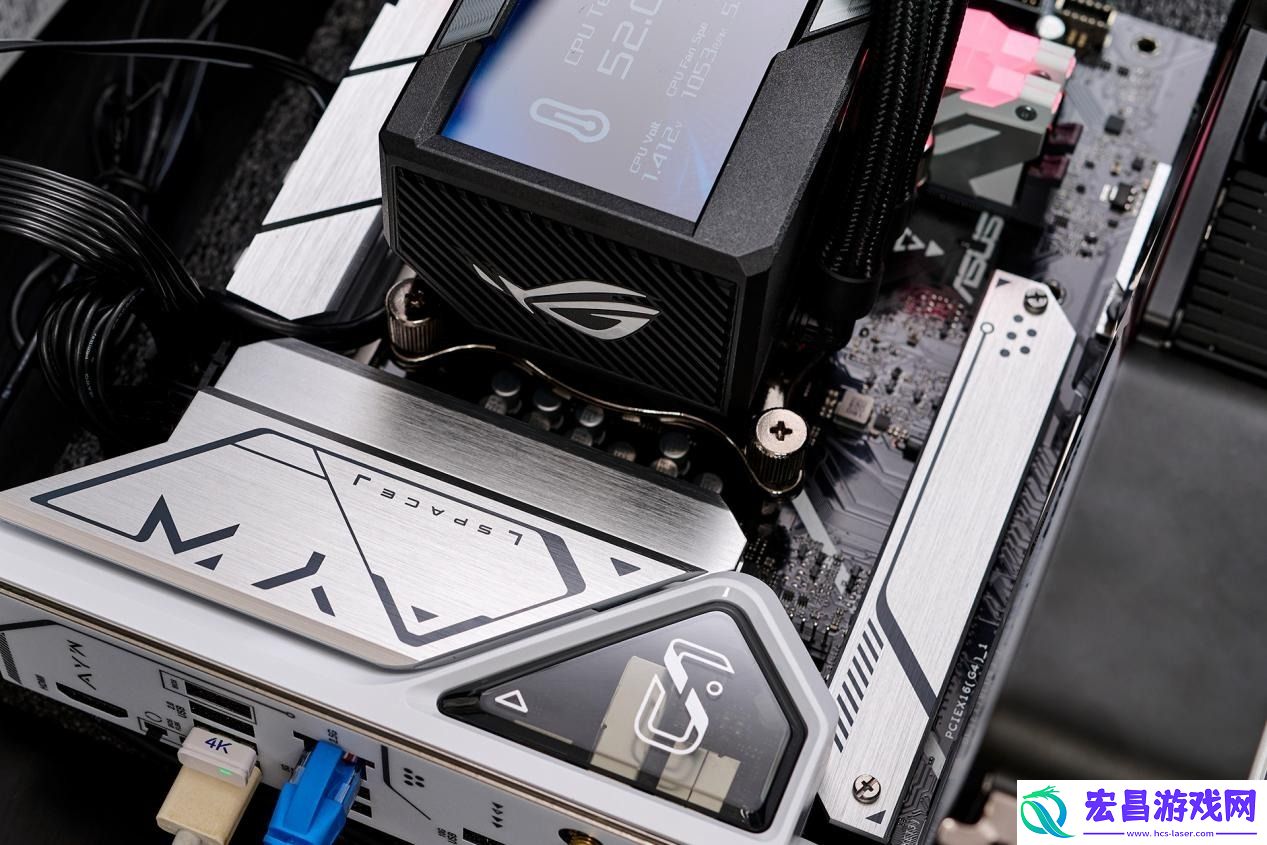

CPU水冷散热器为ROG RYUJIN 龙神2代 360 ARGB

华硕 Z790 AYW OC WIFI主板，BIOS

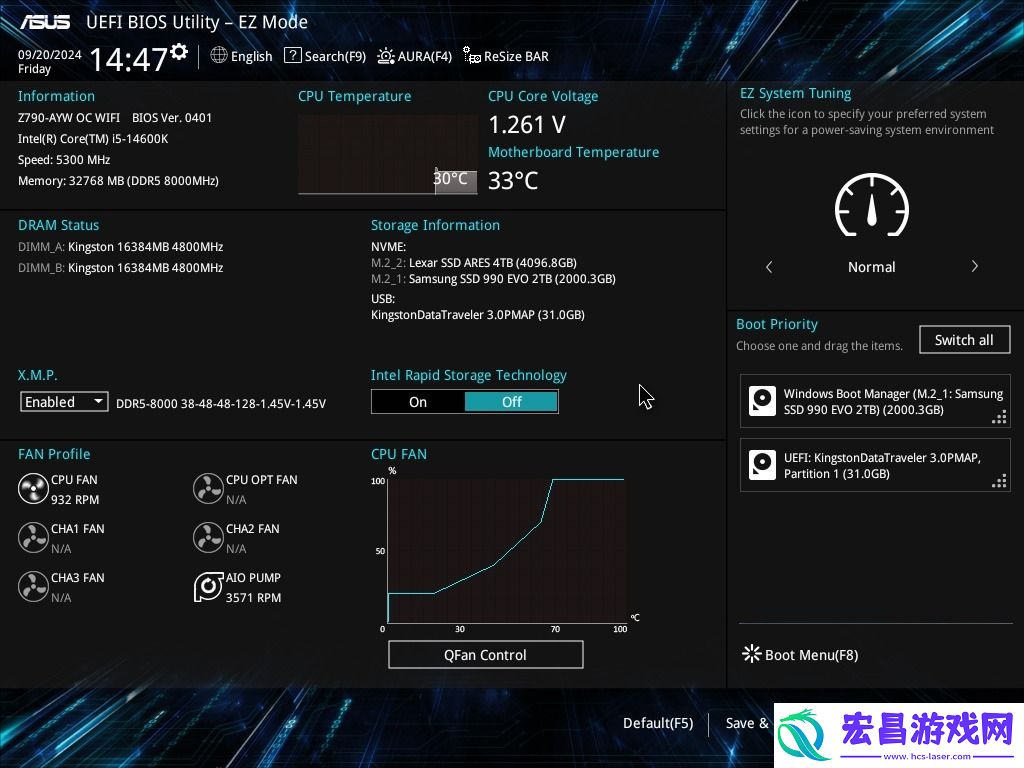

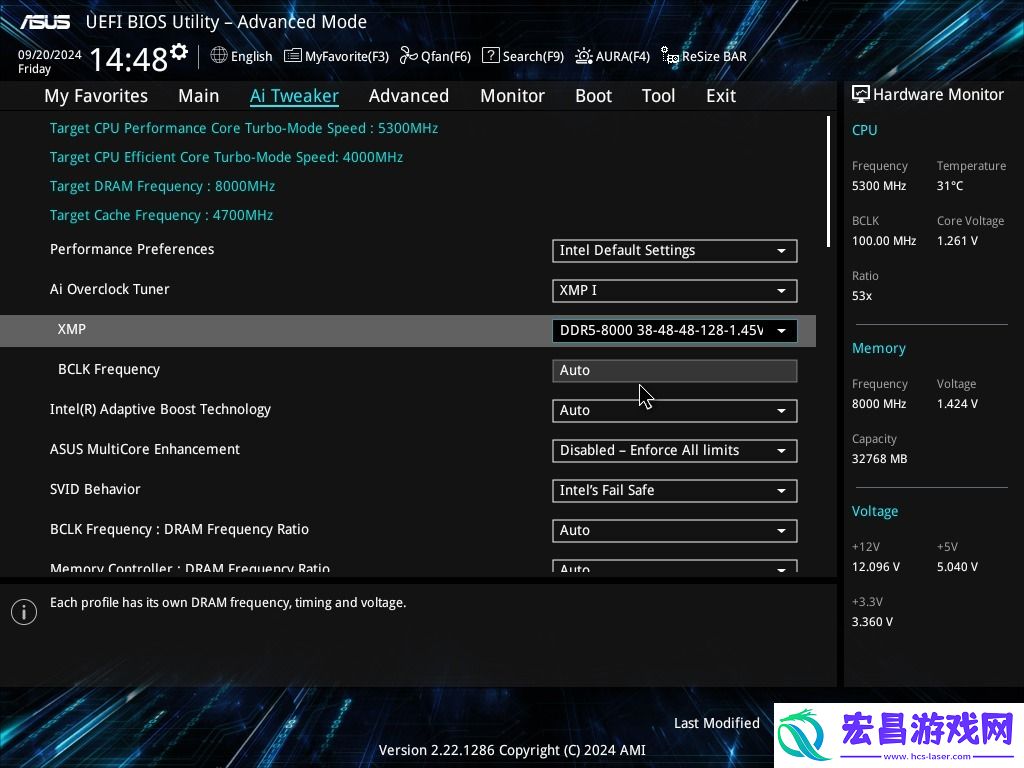

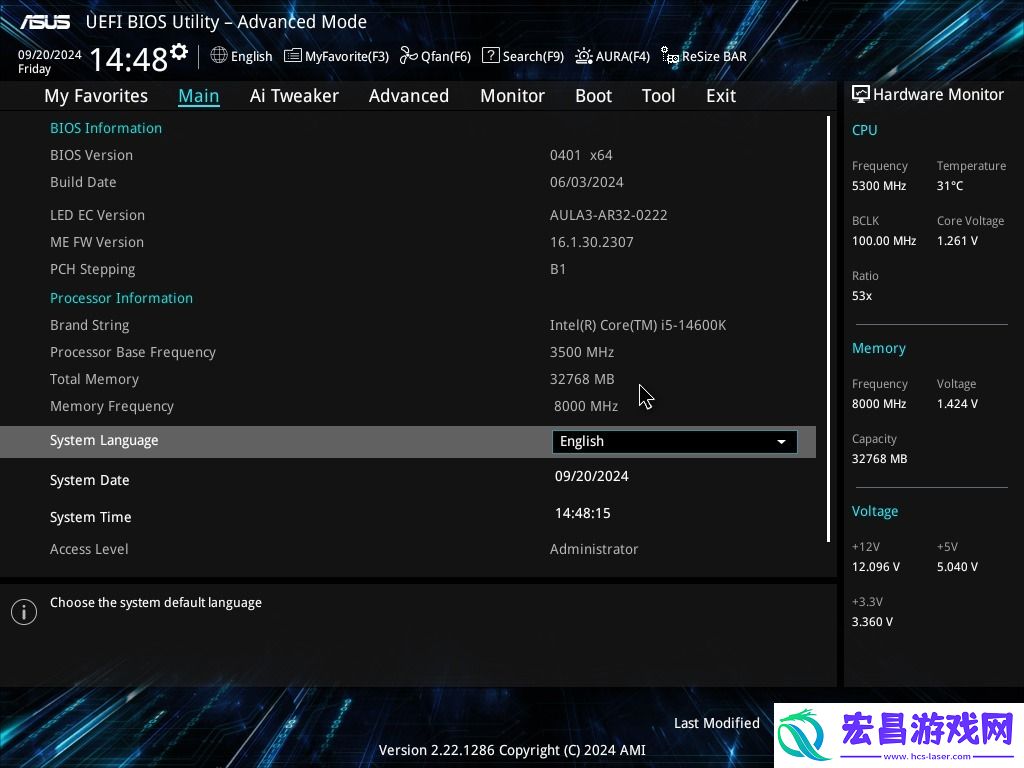

我们测试使用的BIOS版本为0401，而目前华硕官方此款Z790 AYW OC WIFI主板BIOS已经更新到BIOS 1663版本，主要是内含0x129微代码，针对第13代、14代酷睿K处理器进行稳定性增强。

BIOS图片为后截，所以处理器型号显示为i5-14600K处理器，实际测试时我们使用的是i9-13900KS处理器。

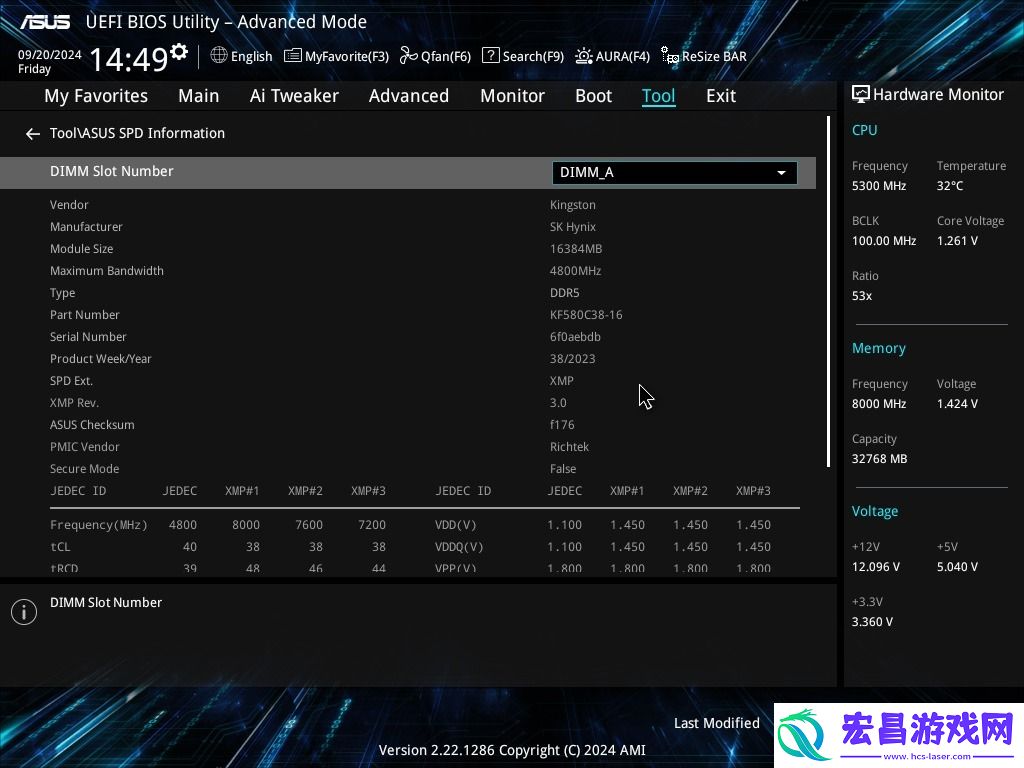

Kingston FURY Renegade DDR5-8000 C38 16GB*2白色内存套装，主板BIOS SPD信息

从SPD信息就可以看到内存有四个不同的档案，一个是默认JEDEC档：DDR5-4800 C40，另外三个是INTEL XMP档，分别是：DDR5-8000 C38 | DDR5-7600 C38 | DDR5-7200 C38。

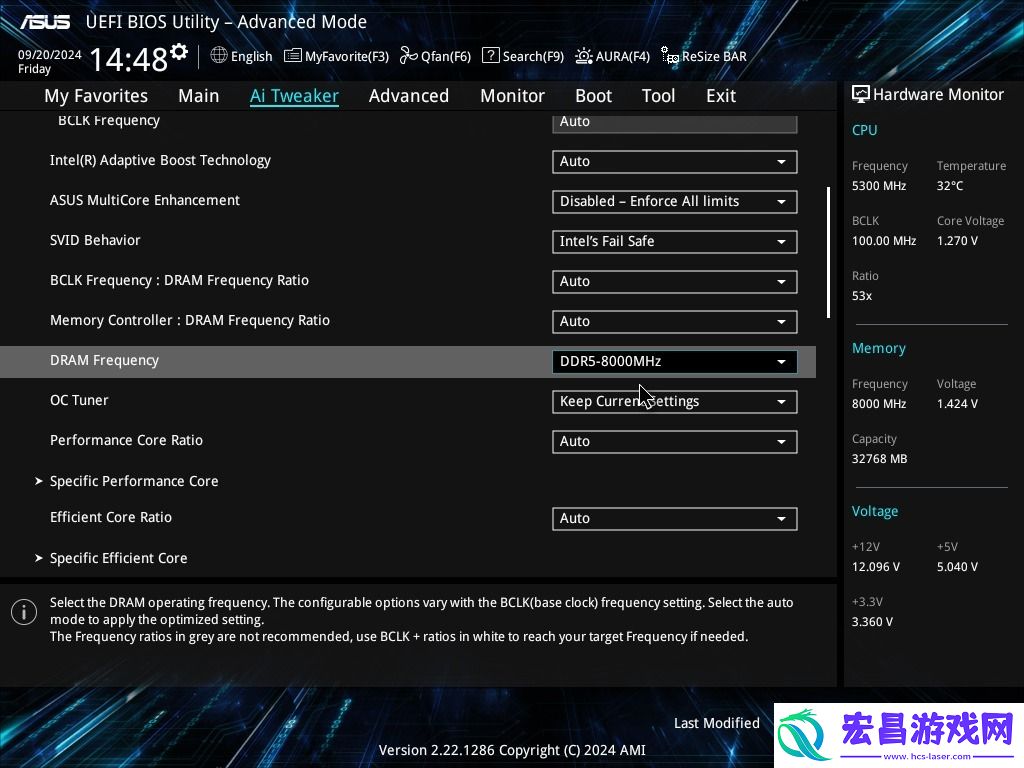

于是我们直接读取DDR5-8000 C38 XMP档即可使用上DDR5-8000高频。

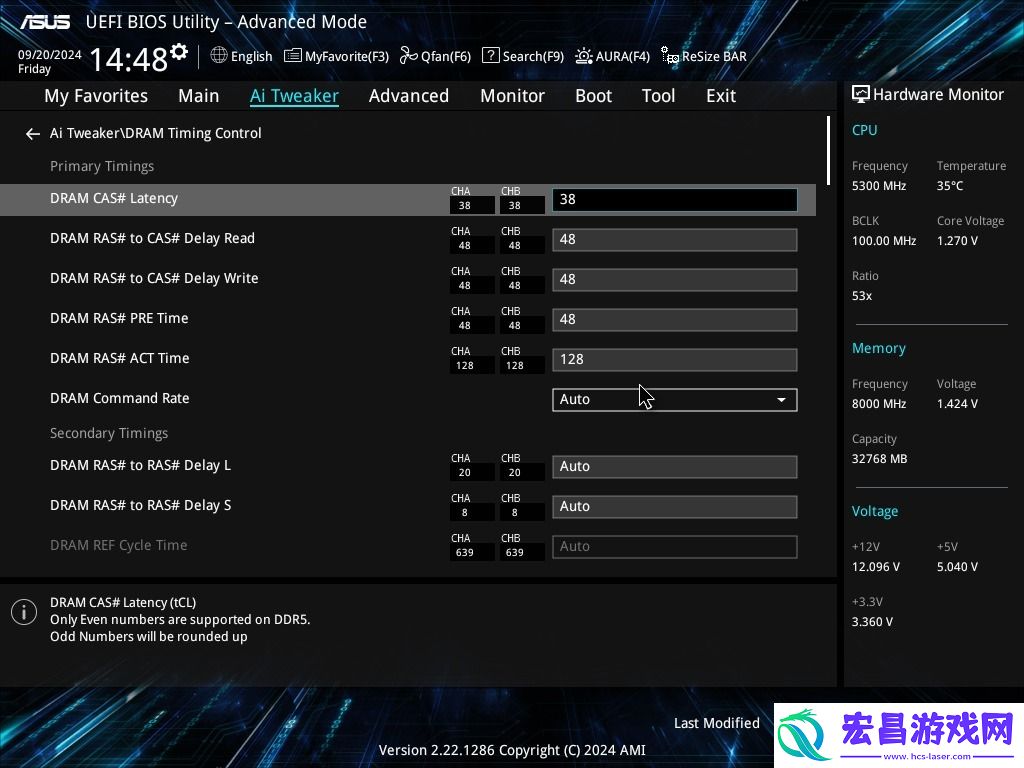

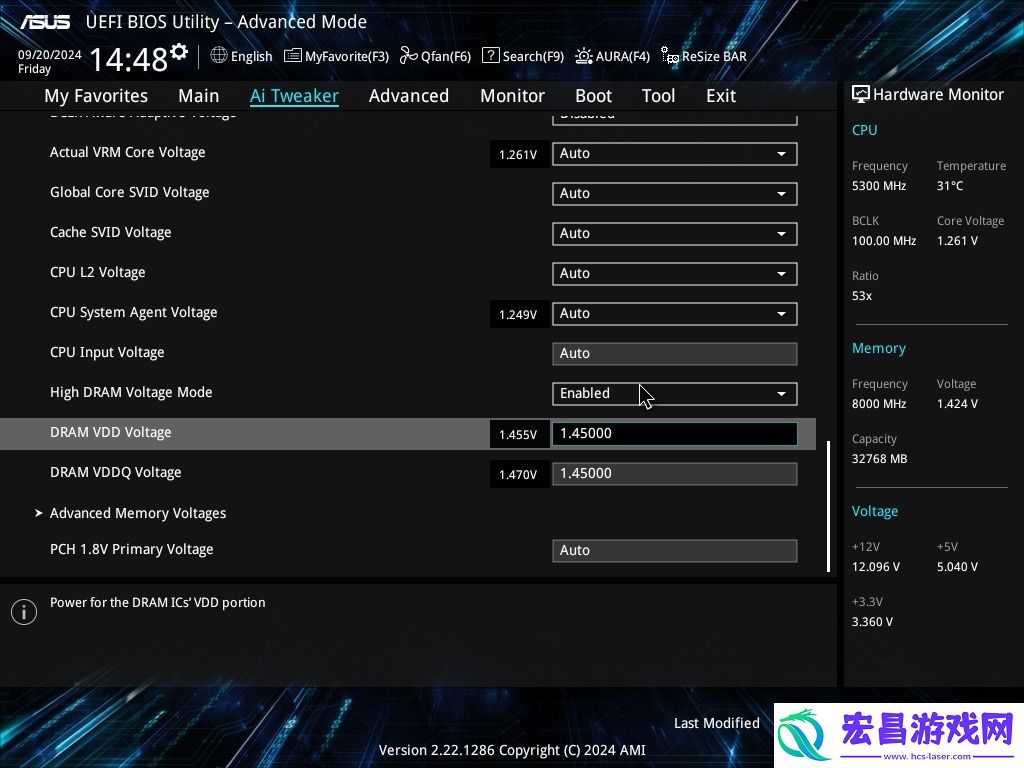

DDR5-8000 C38 XMP档小参分别是 38-48-48-48-128 1.45V

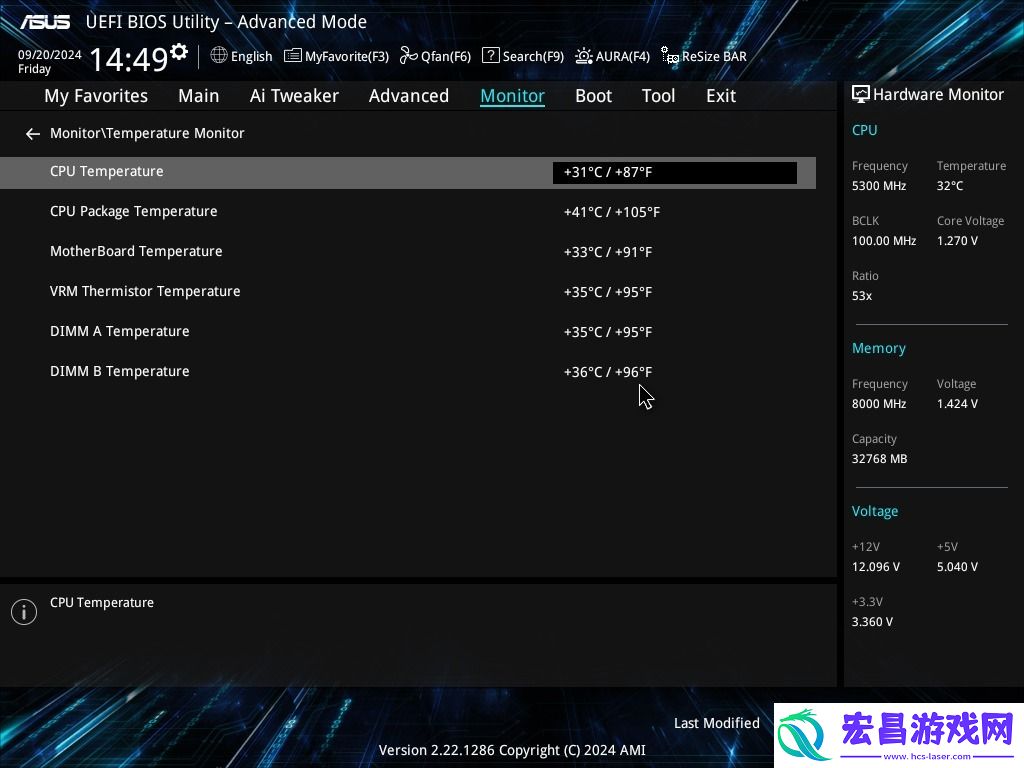

BIOS中还能看到主板上各个温度监控点的温度情况。

华硕 Z790 AYW OC WIFI主板，内存超频

DDR5-8000 C38 XMP档直接点亮机器，同时我们还进行了AIDA64 内存测试，7ZIP压缩能力测试，以及TM5内存烤机测试均测试通过。其中AIDA64 内存测试性能分别为：读取118.78 GB/s、写入115.28GB/s、复制114.74GB/s，以及延迟 63.3ns。

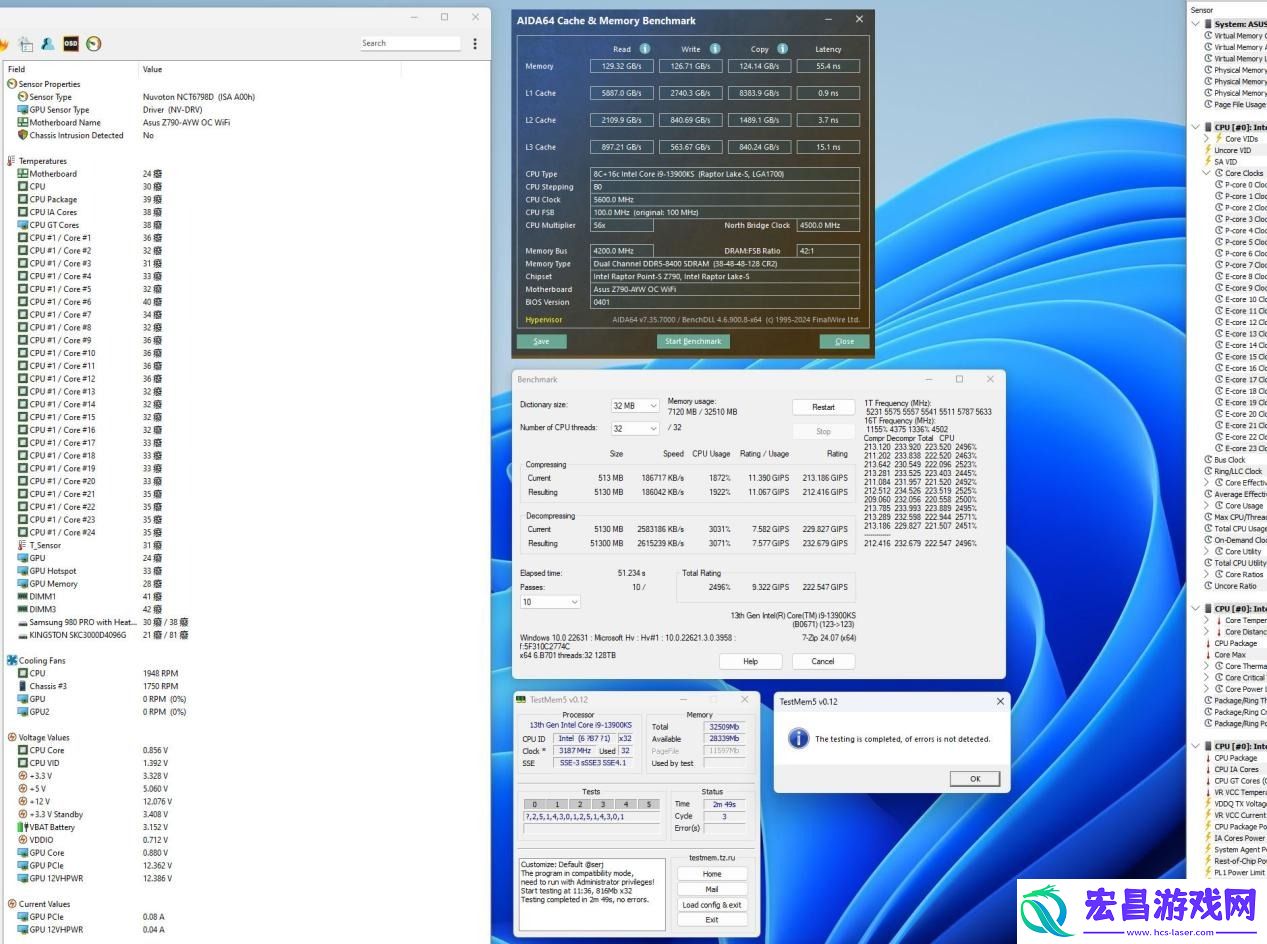

在DDR5-8000 C38 XMP档的基础上，我们再对内存频率拉升到DDR5-8400 C38，小参数电压也进行调整。TM5内存烤机测试直接通过，内存超频后的稳定性是真的强。而AIDA64 内存性能得到了进一步的提升，分别为：读取129.32GB/s、写入126.71GB/s、复制124.14GB/s，以及延迟 55.4ns。

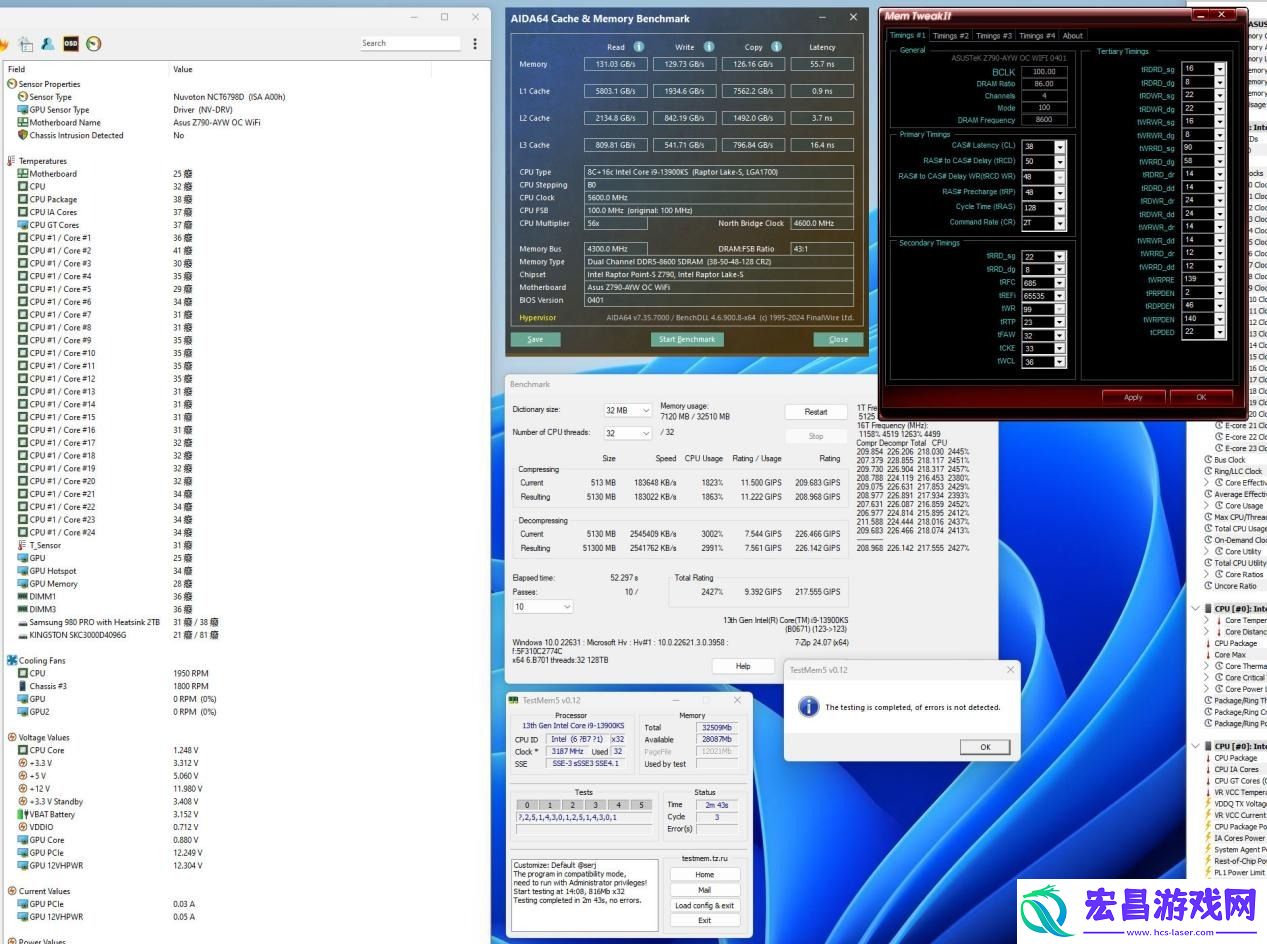

接下来，我们再来试试DDR5-8600 C38，第一次直接开机是没问题，但跑TM5就出错了；然后我们对小参，电压等数值进行了调整，这样，DDR5-8600 C38同样跑过了TM5。AIDA64 内存性能提升还是有的，分别为：读取131.03GB/s、写入129.73GB/s、复制126.16GB/s，以及延迟 55.7ns。

DDR5-8600 C38性能增幅其实有限，最佳的频率在DDR5-8400 C38，甚至默认XMP档DDR5-8000 C38也是不错的选择。当然对于骨灰级超频玩家来说，DDR5-8600 C38其实还能调整和优化。

超频完成之后，我们测试一下Z790 AYW OC WIFI主板烤机温度。BIOS设定为Intel Default Settings，但ASUS MultiCore Enhancement选项中我们选择了Disabled - Enforce All limits，解放了温度限制。

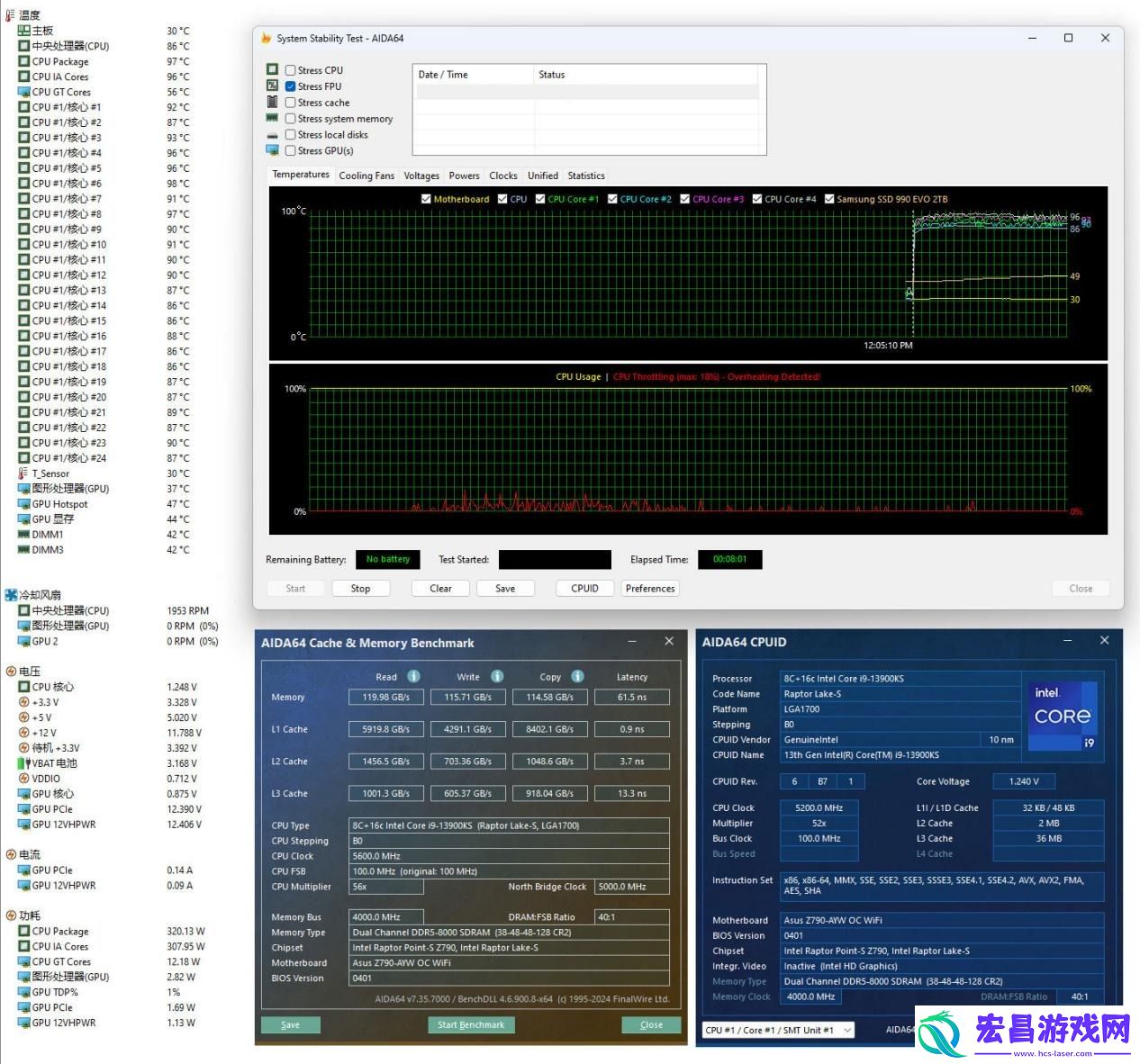

内存频率同样是在DDR5-8000 C38 XMP档的情况下，进行AIDA64 FPU单烤处理器测试，因此处理器的温度为86度，处理器封装温度为97度，处理器封装功耗已经达到320W。

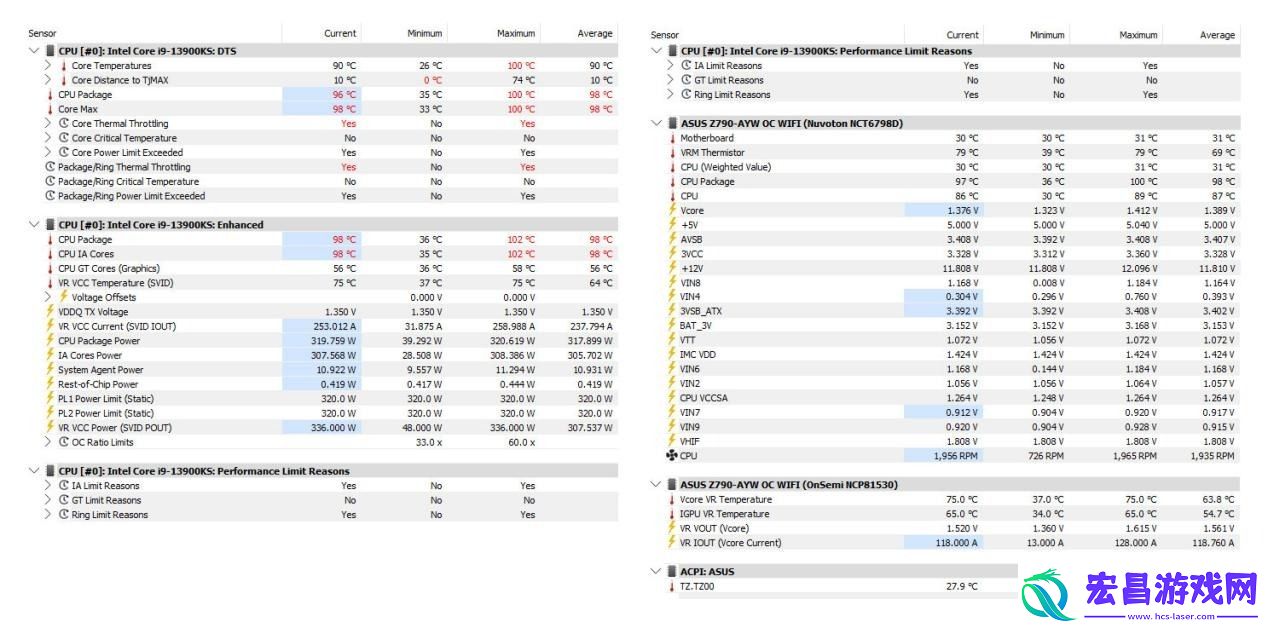

不过AIDA64目前看不到主板VRM温度情况，我们只能通过HWINFO64软件烤机同步监控，主板VRM部分待机为39度，但是烤机时VRM监控点最后稳定在79度。

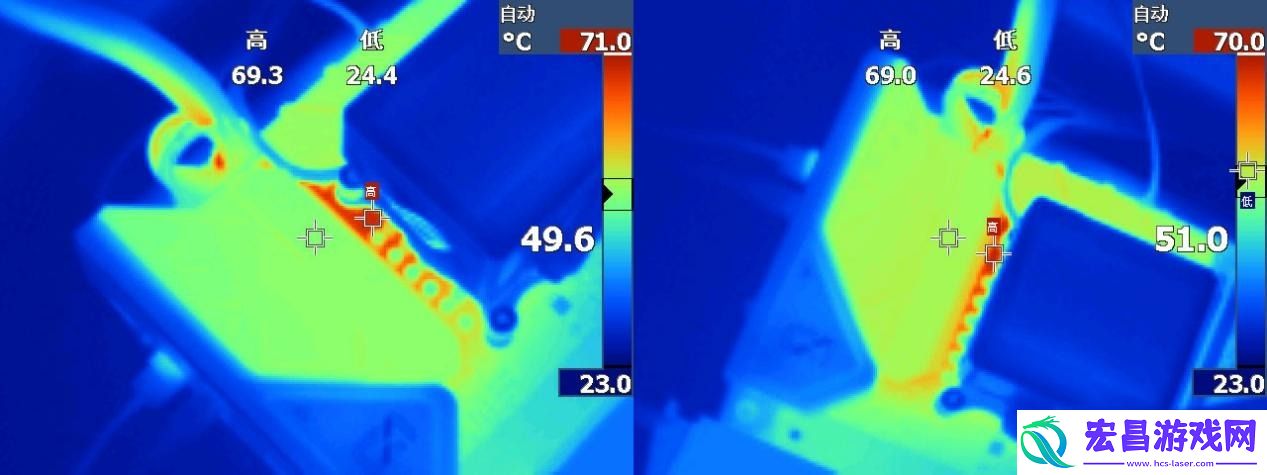

利用IR热成像仪对VRM模块进行温度观察，VRM散热片顶部温度为49.6，换个角度VRM中间层的温度为69度；最高温度实际是在PCB板供电部分，达到了71度。这样的温度表现其实已经比一般Z790主板温控已经好多了，要知道我们测试对象是最高功耗为320W的i9-13900KS处理器。
